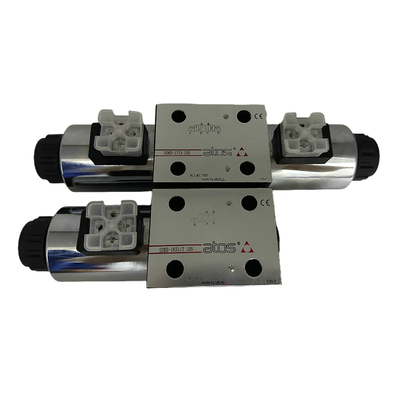

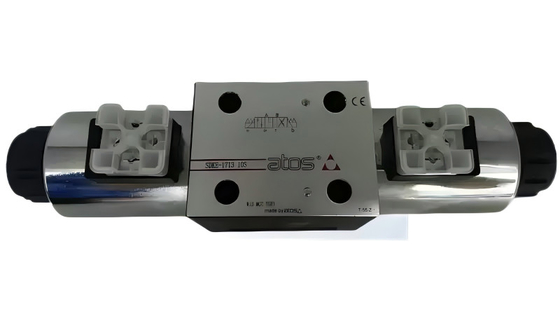

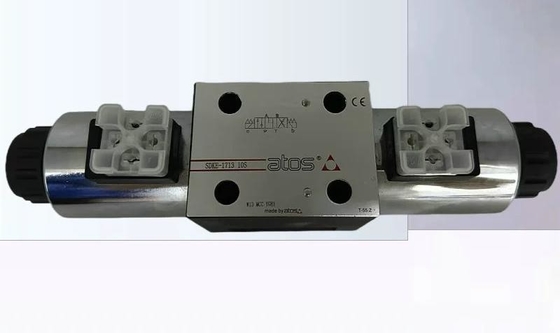

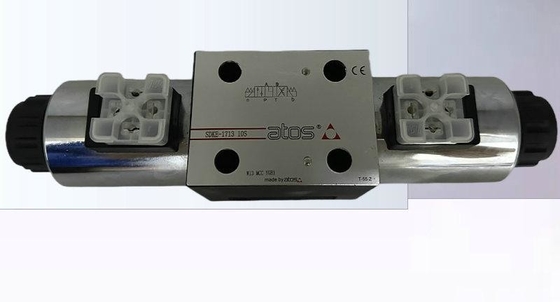

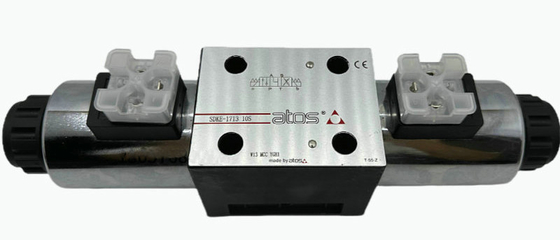

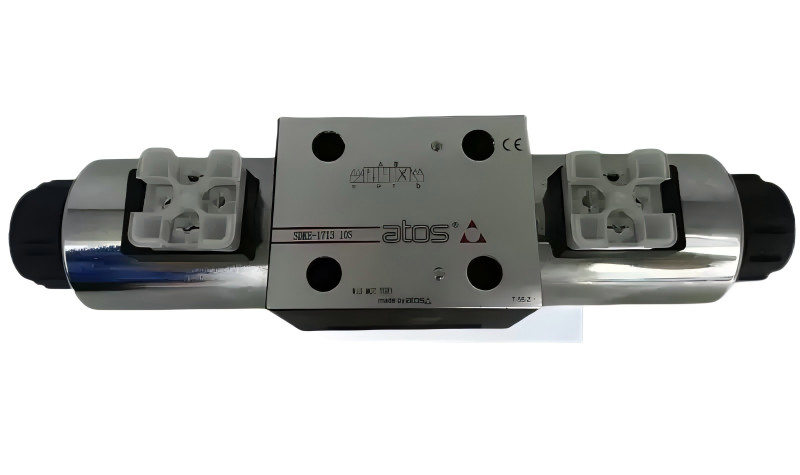

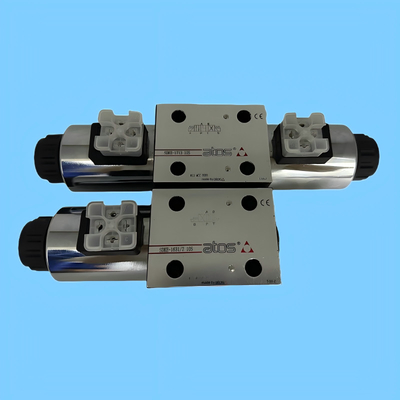

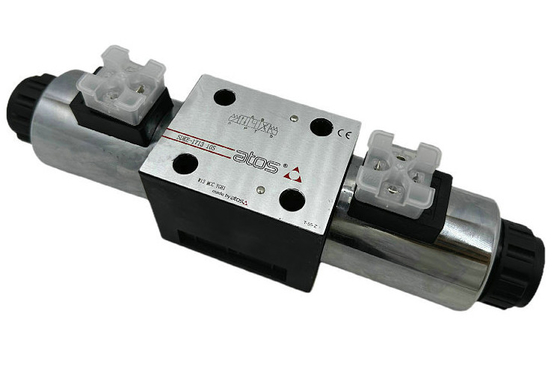

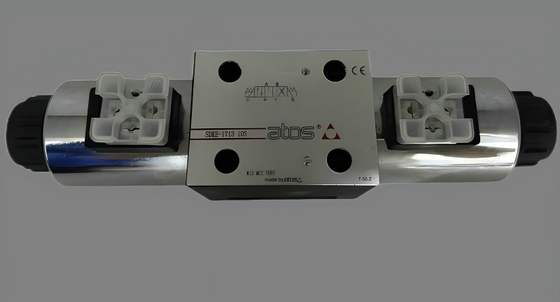

ATOS direkt betriebenen Doppelsolenoid-Richtventilen SDKE-1711 10S SDKE-1716 10S
Bestellcodes:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Aufstellfläche: ISO 4401 Größe 10
Maximalstrom: 150 l/min.
Maximaldruck: 350 bar
Isolationsklasse: H (180°C) für Gleichspulen F (155°C) für Wechselspulen
Schutzgrad nach DIN EN 60529: IP65
Relativer Zollfaktor: 100%
Umgebungstemperatur:Standard-Ausführung = -30°C +70°C /PE-Option = -20°C-+70°C /BT-Option = -40°C-+70°C
Betriebsdruck: Anschlüsse P,A,B: 350 bar; Anschluss T210 bar für die Gleichstromversion (250 bar bei Option M); 160 bar für die Wechselstromversion
Höchststrom: 150 l/min, siehe Betriebsgrenzwerte in Abschnitt
mit einer Breite von mehr als 20 mm, NBR, HNBR HFCs
| Montageposition / -ort |
Jede Position für alle Ventile mit Ausnahme des Typs 170* (ohne Federn), die mit der horizontalen Achse eingestellt werden müssen, wenn sie mit Impulsen betrieben werden. |
| Oberflächenbearbeitung von Unterplatten |
Rauheitsindex Ra 0,4 - Flachheitsverhältnis 0,01/100 (ISO 1101) |
| MTTFd-Werte gemäß EN ISO 13849 |
150 Jahre, für weitere Angaben siehe technische Tabelle P007 |
| Umgebungstemperatur |
Standard-Ausführung = -30°C +70°C / PE-Option = -20°C-+70°C / BT-Option = -40°C-+70°C |
| Dichtungen, empfohlene Flüssigkeitstemperatur |
NBR-Dichtungen (Standard) = -20 °C + + 80 °C, mit HFC-Hydraulikflüssigkeiten = -20 °C + 50 °C FKM-Dichtungen (/PE-Option) = -20 °C + + 80 °C HNBR-Dichtungen (/BT-Option) = -40 °C - + 60 °C, mit HFC-Hydraulikflüssigkeiten = -40 °C bis + 50 °C |
| Empfohlene Viskosität |
15 bis 100 mm2/s - maximal zulässiger Bereich 2,8 + 500 mm2/s |
| Höchstkontaminationsgrad der Flüssigkeit |
IS04406 Klasse 20/18/15 NAS1638 Klasse 9, siehe auch Flicker-Abschnitt unter www.atos.com oder KTF Ccatalog |
| Hydraulische Flüssigkeit |
Geeignete Dichtungsarten |
Klassifizierung |
Referenzstandards |
| Mineralöle |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP, HVLPD |
DIN 51524 |
| Flammfeste ohne Wasser |
FKM |
HFDU, HFDR |
ISO 12922 |
| mit einer Breite von nicht mehr als 20 mm |
NBR, HNBR |
HFCs |
| Strömungsrichtung |
Wie in den Symbolen der Tabelle gezeigt |
| Betriebsdruck |
Anschlüsse P, A, B: 350 bar; Anschluss T210 bar für die Gleichstromversion (250 bar mit Option M); 160 bar für die Wechselstromversion |
| Nennstrom |
Siehe Diagramme Q/Ap in Abschnitt |
| Höchstdurchfluss |
150 l/min, siehe Betriebsgrenzwerte in Abschnitt |
Spulenart, zwei oder drei Positionen direkt betätigte Ventile mit Gewinde-Solenoiden.
Solenoide werden hergestellt durch:
• Schraubschlauch des nassen Typs, unterschiedlich für Wechselstrom- und Gleichstromversorgung, mit integrierter
Manuelle Überschreitungspin
• auswechselbare Spulen, speziell für Wechselstrom- oder Gleichstromversorgung, leicht austauschbar
ohne Werkzeuge - siehe Abschnitt 5 für verfügbare Spannungen
Standardschutz für Spulen IP65.
Optionale Spulen sind mit IP67 AMP Junior Timer, Deutsch, Blei Draht erhältlich
Verbindungen (Optionen XJ, XK, XS) oder mit nordamerikanischer Standardzertifizierung
CURUS, ohne Steckverbinder (Option XUL).
Weite Palette austauschbarer Spulen, siehe Abschnitt 2.
Der Ventilkörper ist 3-Kammer-Typ, hergestellt durch Schal-Guss mit breiten
innere Durchgänge, die einen niedrigen Druckdruck gewährleisten
