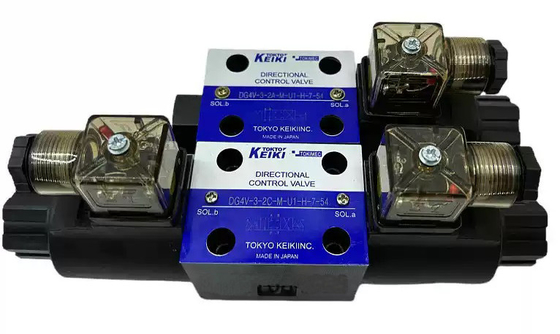

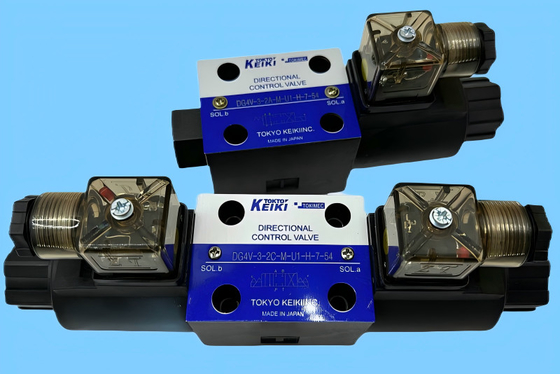

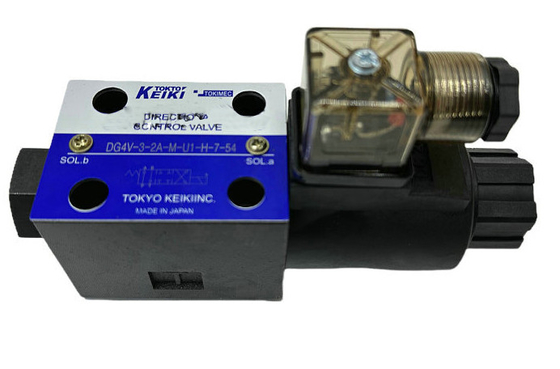

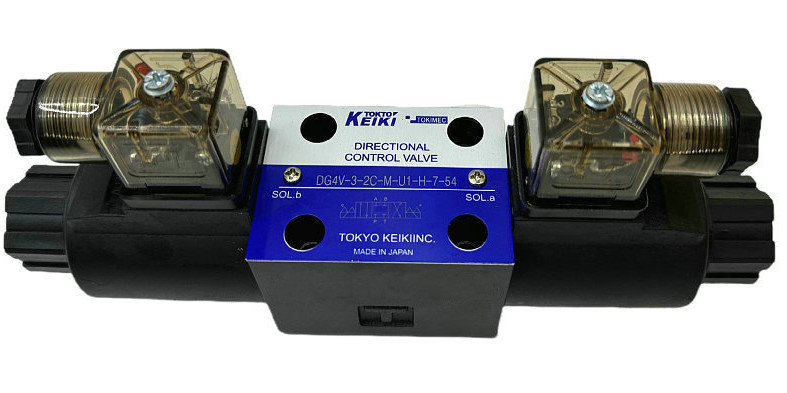

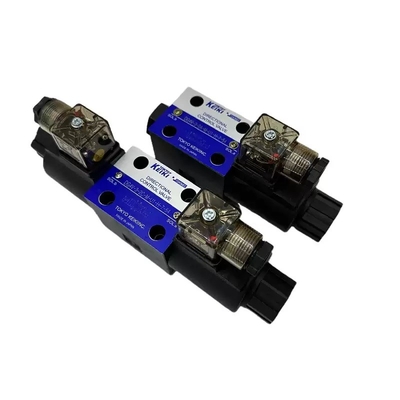

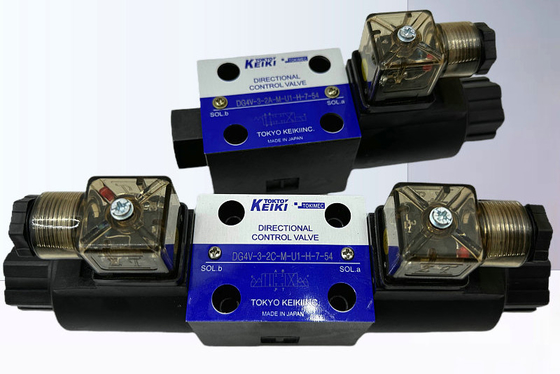

Tokyo KEIKI TOKIMEC Elektromagnetische Richtregelungsventile DG4V-3
Modelle:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Modellcode |
Max. Arbeitsdruck MPa |
Max. Durchfluss L/min |
Zulässiger Tankrückdruck MPa |
Max. Schaltfrequenz (cls/min) |
Gewicht in kg |
| Klimatisierung |
DC |
Umwandlung von AC/DC |
Einzelsolenoide |
Doppelsolenoide |
| DG4V-3 |
35 |
Siehe "Druckströmungsmerkmale" |
20. 6 |
300 |
300 |
120 |
Klimatisierung |
DC |
Klimatisierung |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Maximaler Arbeitsdruck: 35 MPa
Zulässiger Rückdruck am Tankanschluss: 20,6 MPa
Stromverbrauch: Gleichstrom 28-31W Wechselstrom: 19-26W
Isolationsklasse: H 180°C
Die in der Tabelle angegebenen Werte basieren auf 30°C.
Im AC/DC-Umwandlungstyp wird Wechselstrom zur Aktivierung des Gleichstrom-Solenoids durch den eingebauten Geradrichter verwendet und verfügt über die Eigenschaften von bv-pc-Solenoiden,Dies bedeutet, daß die Elemente auch für die Pe-Solenoide für den maximalen Durchfluss geeignet sind..
Für Einzelheiten zu Elektromagneten für die nicht oben aufgeführten Versorgungsspannungen lesen Sie Tokyo Keiki.
Montagerichtung
Zur Sicherstellung eines sicheren Umschaltens ohne Federabschaltung
Ventile, Montageventile, so dass die Spulenachse horizontal ist.
keine Beschränkungen für die Aufstelllage für andere Spulen/Feder
die Vorkehrungen.
Elektromagnetische Energieversorgung
Achten Sie immer darauf, dass eine Seite des Magnetanschlusses abgeschaltet ist
Vor der Energieversorgung der anderen Seite.
und Federverschiebungsventile, sollte das Magnetsystem kontinuierlich
Energie während des Schaltkreislaufs.
Die Schraube wird von der Magnetvorrichtung in die vorgeschriebene Position zurückgeführt.
für keine Feder abgeschalteten Ventile, Spulen
wird durch den Abstand in geschalteter Position gehalten, aber
Sicherstellen Sie, dass die Schaltkreise geschaltet werden.
für mehr als 0,1 Sekunden.
T (Tank) Hafenleitungen
Verhindern Sie abnormale Druckspitzen über dem zulässigen
Zurückdruck von der Erzeugung im T-Anschluss
ist nasser Armatur Typ so sicherstellen, dass das Ventil immer gefüllt ist
mit Öl.
Verwendung von Ventilen als Zwei- und Dreihandventile
Das Ventil ist viereckig ausgelegt und der maximale Durchfluss ist begrenzt, wenn
Sie werden als zweiseitige oder dreiseitige Ventile verwendet.
Einzelheiten.
Lange Zeiträume der Anstrengung des Solenoids
Vorsicht ist geboten, da lange Perioden des Magnetmoduls
Bei hohem Druck kann eine Energieversorgung dazu führen, dass die Spüle klebt und
Schaltfehler.
Fehlfunktionen durch Überspannung
Vermeiden Sie die Kombination von Flüssen von Tankleitungen, die anfällig für Überspannungen sind
Überspannungsdruck im T-Port kann zu Spulen führen.
Bei Fehlfunktionen sind keine Federventile mit
Die Anlage ist anfällig für solche Störungen während der Abschaltung.
Manuelle Bedienung
Um manuell einzuschalten, drücken Sie den manuellen Überschaltknopf.
Bewusst, dass die Antriebskraft mit höherem Rücken steigt
(siehe Grafik)
1 Hydraulikflüssigkeit
Auslassen: Flüssigkeit auf Mineralölbasis, Flüssigkeit auf Wasserglycolbasis
F3: Phosphatester
2 Magnetkopfbetriebenes Richtregelungsventil (Befestigung der Dichtung)
Typ der nassen Amatur
3 Montageabmessungen:3Siehe auch:
5 Spool/Feder-Anordnung
A: Federverschiebung, Typ A (2 Positionen, einzelne Magnetvorrichtung)
B: Federverschiebung, Typ B (2 Positionen, einzelne Magnetvorrichtung)
C: Federzentrierter Typ (3-Position, doppelter Magnet
N: Keine Federabschaltung (2-Position, doppelter Magnet
6 Konfiguration der Magnetvorrichtung (für Federsätze der Typen A und E)
Auslassen: Standard (mit Stromversorgung: P bis B, A bis T)
L: Links gebaut (mit Energie: P nach A, B nach T)
7 Elektroleitungen
P: Steckschraubern, Leitungsbox, G 1/2
U: DIN43650-Anschlüsse, S.11
KU: Fliegende Leitungen (Standardleitungen mit einer Länge von 350 mm,
Gleichstrom 12 V, nur 24 V)
8 Elektrozubehör
Auslassen: keine Zubehörteile (elektrische Leitungen P, KU) und
für keine Steckverbinder (elektrische Verkabelung U)
1: Anschlüsse ohne Zubehör (elektrische Verkabelung U)
2: mit Anzeigeleuchte (AC-Standard)
4: mit Überspannungssperrer (elektrische Verkabelung KU, langsame Magnetenergieablösung)
7: mit Anzeigeleuchte und Überspannungsschutzgerät (DC-Standard)
9: ADC-Solenoidgelenker (schnelle Ablösung der Energie aus dem Solenoid), Anzeigeleuchte und Überspannungssperre
12:ADC-Solenoidgelenker (langsame Elektrodenauslösung), Anzeigeleuchte und Überspannungssperre
