Liandong-U-GU 17-2#, Shengyuan-Straße 1#, Jiangkou-Straße, Fenghua-Bezirk, Ningbo-Stadt, Zhejiang-Provinz, China | airwolf@flyautomatic.com |
Herkunftsort: | China |
Markenname: | FLY |
Zertifizierung: | CE |

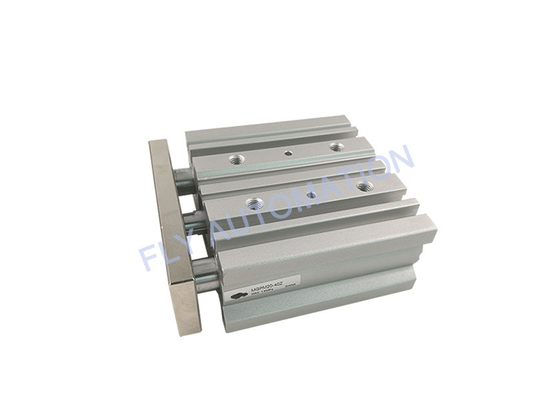

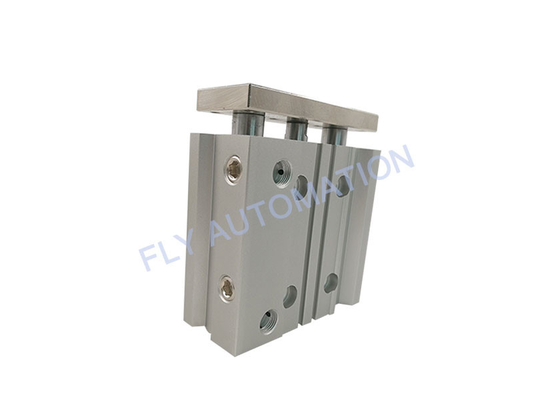

Modellnummer: | MGPM20-40Z |
Min Bestellmenge: | PC 1 |
---|---|
Preis: | Negotiation |

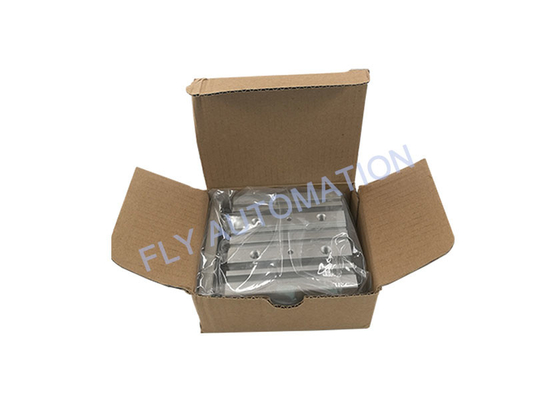

Verpackung Informationen: | Plastiktüten, Kisten, Kartons, Paletten oder als Anforderung des Kunden |
Lieferzeit: | 1-7 Arbeitstage |
Zahlungsbedingungen: | Western Union, T/T, L/C, Paypal, Kreditkarte |
Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro 10 Werktage |
Aktion: | Doppeltes Fungieren | Flüssigkeit: | Luft |
---|---|---|---|
Prüfdruck: | 1,5 MPa | Maximaler Funktionierendruck: | mpa 1,0 |
Umgebende und flüssige Temperatur: | – 10 zu 60°C (kein Einfrieren) | Schmierung: | Nicht-Schmieröl |
Markieren: | MGPM20-40Z pneumatischer doppelter verantwortlicher Zylinder,Pneumatischer doppelter verantwortlicher Zylinder SMCs,MGPM20-40Z SMC Luft-Zylinder |
Spezifikationen | |||||
Aktion | Doppeltes Fungieren | ||||
Flüssigkeit | Luft | ||||
Prüfdruck | 1.5MPa | ||||
Max. Funktionierendruck | 1.0MPa | ||||
Mindestbetriebsdruck | ø12, ø16 | 0,12 MPa | |||
ø20 zu ø100 | 0,1 MPa | ||||
Umgebende u. flüssige Temperatur | -10 zu 60℃ (kein Einfrieren) | ||||
Kolbengeschwindigkeit | ø12 zu ø63 | 50 bis 500 mm/s | |||
ø80, ø100 | 50 bis 400 mm/s | ||||
Kissen | Gummistoßdämpfer an beiden Enden | ||||
Schmierung | Nicht-Schmieröl | ||||
Hublängetoleranz |
+1,5 Millimeter 0 |
Standardanschlag | |||||||
Bohrungsgröße (Millimeter) | Standardanschlag (Millimeter) | ||||||
12, 16 | 10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
20, 25 | 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 | ||||||
32 bis 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 |
Montage
Warnung
1. Setzen Sie nie Ihre Hände oder Finger zwischen die Platte und den Körper. Geben Sie acht, sehr dass Sie verhindern, dass Ihre Hände oder Finger im Abstand zwischen dem Zylinderkörper und der Platte gefasst werden, wenn Luft angewendet wird.
Vorsicht
1. Gebrauchszylinder innerhalb des Kolbendrehzahlbereichs.
Ein orifi Cer wird für diesen Zylinder eingestellt, aber die Kolbengeschwindigkeit übersteigt möglicherweise den Betriebsbereich, wenn der Drehzahlregler nicht benutzt wird. Wenn der Zylinder außerhalb des funktionierenden Drehzahlbereichs benutzt wird, er Schaden des Zylinders verursachen und verkürzt möglicherweise die Nutzungsdauer. Justieren Sie die Geschwindigkeit, indem Sie den Drehzahlregler installieren und benutzen Sie den Zylinder innerhalb des begrenzten Bereiches.
2. Lohnaufmerksamkeit zur Arbeitsgeschwindigkeit, wenn das Produkt vertikal angebracht wird.
Wenn sie das Produkt in der vertikalen Richtung, wenn der Belastungsfaktor groß ist, die Arbeitsgeschwindigkeit kann als die Stellgeschwindigkeit des Drehzahlreglers (d.h. verwendet schnelle Erweiterung) schneller sein. In solchen Fällen wird es empfohlen, um einen Doppeldrehzahlregler zu benutzen.
3. Verkratzen Sie nicht oder meißeln Sie den gleitenden Teil der Kolbenstange und der Führungsstange aus.
Geschädigte Dichtungen etc. ergeben Durchsickern oder Funktionsstörung.
4. Beulen Sie kein oder verkratzen Sie die Befestigungskörperoberfläche und die Platte.
Die Flachheit der Befestigungsfläche nicht wird aufrechterhalten möglicherweise, die eine Zunahme des Schiebewiderstandes verursachen würde.
5. Überprüfen Sie, ob die ZylinderBefestigungsfläche ein Florida-atness von 0,05 Millimeter oder weniger hat.
Wenn die Flachheit der Werkstücke und der Klammern, die an der Platte angebracht werden, nicht angebracht ist, erhöht möglicherweise Schiebewiderstand sich. Wenn es diffi Kult ist, zum eines Florida-atness von 0,05 oder kleiner instandzuhalten, setzen Sie einen dünnen Unterlegscheibenring (vorbereitet vom Benutzer) zwischen die Platte und die WerkstückBefestigungsfläche, um den Schiebewiderstand an der Erhöhung zu verhindern.
