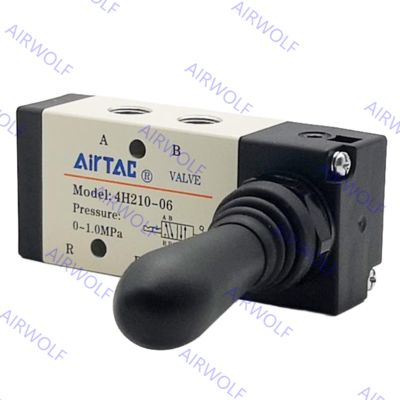

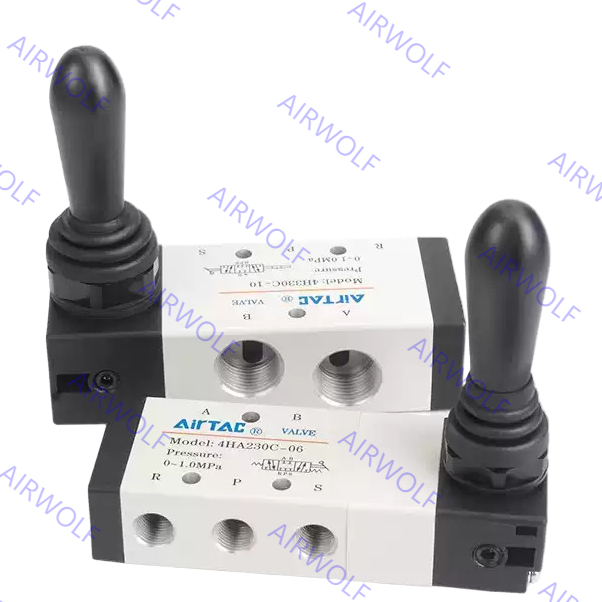

4H210-06/08, 4H230C-06/08, 4H230E-06/08 AIRTAC Handhebelventil der 4H-Serie 1/8", 1/4"
Produktmerkmale:
1. Manuelle Betätigung, sanfte Betätigung und exakte und zuverlässige Ausrichtung.
2. Die Schiebersäulenstruktur hat eine gute Dichtigkeit und ist leicht und einfach zu installieren und zu demontieren.
3. Das Innenloch verwendet eine spezielle Verarbeitungstechnologie, die wenig Reibung aufweist und eine lange Lebensdauer hat.
4. Es ist nicht erforderlich, Öl zur Schmierung hinzuzufügen.
5. Die Tafelmontage macht die Installation und Anwendung bequem.
Bestellcodes:
- 4H: Manuelle Rückstellung
| Artikelnummer |
Anschlussgröße |
Positionen |
Ventiltyp |
| 4H210-06 |
1/8" |
5/2-Wege |
Grundtyp |
| 4H210-08 |
1/4" |
5/2-Wege |
Grundtyp |
| 4H230C-06 |
1/8" |
5/3-Wege |
Geschlossene Mitte |
| 4H230E-06 |
1/8" |
5/3-Wege |
Abluftmitte |
| 4H230C-08 |
1/4" |
5/3-Wege |
Geschlossene Mitte |
| 4H230E-08 |
1/4" |
5/3-Wege |
Abluftmitte |
Spezifikation:
| Modell |
210-06 |
230-06 |
210-08 |
230-08 |
| Fluid |
Luft (zu filtern durch 40 μm Filterelement) |
| Betrieb |
Manuelle Steuerung, direktwirkender Typ) |
| Anschlussgröße[Hinweis 1] |
In=Out=Abluft=1/8" |
In=Out=1/4"；
Abluft=1/8" |
Öffnungsgröße(Cv)
[Hinweis 3] |
4H210-08:17,0 mm²(Cv=1,0)
4H230C-08:13,6 mm²(Cv=0,8) |
| Ventiltyp |
5/2-Wege |
5/3-Wege |
5/2-Wege |
5/3-Wege |
| Schmierung [Hinweis 2] |
Nicht erforderlich |
| Druckbereich |
0~1,0 MPa (0~145 psi) |
| Prüfdruck |
1,5 MPa (215 psi) |
| Temperatur |
-20~70℃ |
| Material des Gehäuses |
Aluminiumlegierung |
| Betriebswinkel |
±15° |
±8,5° |
±15° |
±8,5° |
[Hinweis 1] PT-Gewinde, G-Gewinde und NPT-Gewinde sind verfügbar;
[Hinweis 2] Wenn geschmierte Luft verwendet wird, fahren Sie mit demselben Medium fort, um die Lebensdauer des Ventils zu optimieren. Es wird empfohlen, ISo VG32-Schmiermittel oder Öl mit der gleichen Qualität zu verwenden.
[Hinweis 3] Äquivalente Öffnung S und Cv werden alle aus den Durchflussdaten berechnet.
Durchflussdiagramm:
Struktur:
Abmessungen:
Installation:
Qualitätsstandards:
