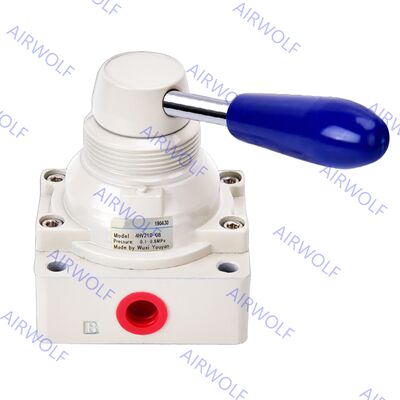

4HV230-08SL, 4HV330-08SL, 4HV330-10SL, 4HV330-15SL AIRTAC 4HV Serie 4/3-Wege-Handhebelventil 1/4", 3/8", 1/2"
In der Anwendung sind die Ventile der 4HV&4HVL-Serie vielseitige Komponenten für verschiedene industrielle Automatisierungsszenarien, einschließlich Maschinensteuerung, Verpackungsanlagen und Materialhandhabungssysteme. Ihre manuelle Bedienung ist ideal für Situationen, die eine direkte menschliche Kontrolle erfordern, wie z. B. für Tests, Einrichtung, Wartung oder als Sicherheitsbackup. Installationsrichtlinien betonen die Überprüfung auf Transportschäden, die Sicherstellung der korrekten Luftstromrichtung und die Verwendung sauberer, trockener Luft, um Probleme zu vermeiden. Das Design der Ventile, das Optionen für verschiedene Gewindetypen (Rc/PT, NPT) und die Verfügbarkeit einer Verriegelungsfunktion bei bestimmten Modellen umfasst, bietet Flexibilität für Systemintegratoren. Durch die Bereitstellung einer zuverlässigen, sofortigen Steuerung von pneumatischen Aktuatoren erhöhen diese Handhebelventile die Betriebssicherheit und -effizienz und tragen zur Gesamtzuverlässigkeit des pneumatischen Systems bei.
Bestellcodes:
| Typ |
Anschlussgröße |
Positionen |
Hinweis |
Installation |
| 4HV230-08SL |
1/4" |
4/3-Wege |
Mit Verriegelung |
Paneelinstallation |
| 4HV330-08SL |
1/4" |
4/3-Wege |
Mit Verriegelung |
Paneelinstallation |
| 4HV330-10SL |
3/8" |
4/3-Wege |
Mit Verriegelung |
Paneelinstallation |
| 4HV330-15SL |
1/2" |
4/3-Wege |
Mit Verriegelung |
Paneelinstallation |
Symbol:
Spezifikation:
| Modell |
4HV2□□
-08(L) |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
| Fluid |
Luft (zu filtern durch 40 μm Filterelement) |
| Betrieb |
Manuelle Steuerung, direktwirkender Typ |
| Anschlussgröße [Hinweis 1] |
1/4" |
1/4" |
3/8" |
| Öffnungsgröße |
16,0 mm²
(Cv=0,89) |
30,0 mm²
(Cv=1,67) |
33,0 mm²
(Cv=1,83) |
| Ventiltyp |
4/2-Wege, 4/3-Wege |
| Schmierung |
Nicht erforderlich |
| Druckbereich |
0~1,0 MPa (0~145 psi) |
| Prüfdruck |
1,5 MPa (215 psi) |
| Temperatur |
-20~70℃ |
| Betriebswinkel |
90° (4/3-Wege: 45°) |
[Hinweis 1] PT-Gewinde, G-Gewinde und NPT-Gewinde sind verfügbar.
Flussdiagramm:
Struktur:
Abmessungen:
Qualitätsstandards:
