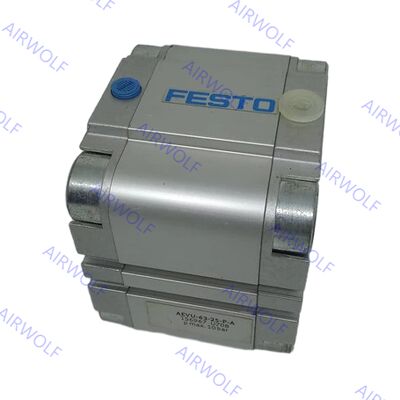

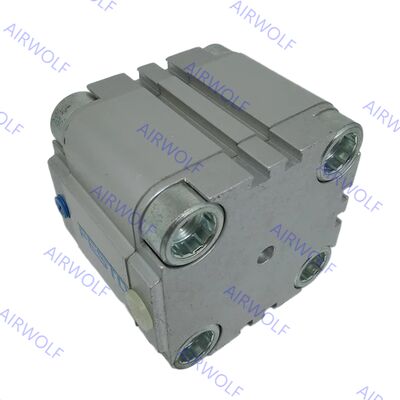

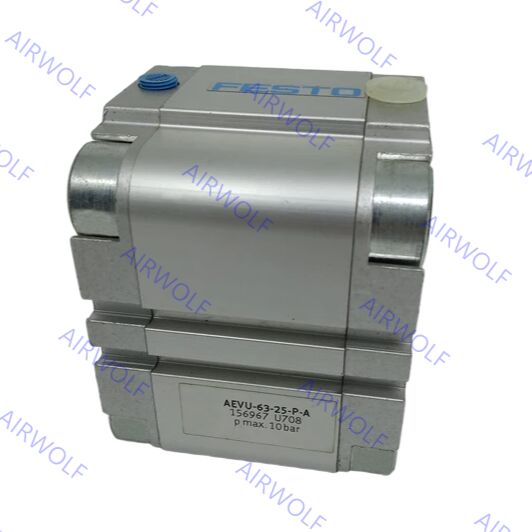

AEVU-63-10-P-A AEVU-63-10-A-P-A,-15,-20,-25 Festo Kompaktzylinder, einfachwirkend
Der AEVU-Zylinder wurde für Langlebigkeit entwickelt und besteht aus einem gehärteten Aluminiumlegierungsrohr und einer Kolbenstange aus Edelstahl, was eine lange Lebensdauer gewährleistet. Er ist in einer Vielzahl von Bohrungsgrößen erhältlich, üblicherweise von 12 mm bis 100 mm, mit anpassbaren Hublängen, um den spezifischen Anwendungsanforderungen gerecht zu werden. Die Serie ist so konzipiert, dass sie effektiv innerhalb eines Standarddruckbereichs arbeitet, beispielsweise 0,06 bis 1,0 MPa, und bei Umgebungstemperaturen von -20 °C bis +80 °C eingesetzt werden kann. Zu den Hauptmerkmalen gehören häufig elastische Dämpfung am Hubende zur Dämpfung von Stößen und zur Geräuschreduzierung sowie vielseitige Montageoptionen, die die Integration in Maschinen vereinfachen.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
| AEVU-63-10-P-A |
63 |
10 |
156964 |
mit Innengewinde |
AEVU-63-10-A-P-A |
63 |
10 |
157010 |
mit Außengewinde |
| AEVU-63-15-P-A |
63 |
15 |
156965 |
mit Innengewinde |
AEVU-63-15-A-P-A |
63 |
15 |
157011 |
mit Außengewinde |
| AEVU-63-20-P-A |
63 |
20 |
156966 |
mit Innengewinde |
AEVU-63-20-A-P-A |
63 |
20 |
157012 |
mit Außengewinde |
| AEVU-63-25-P-A |
63 |
25 |
156967 |
mit Innengewinde |
AEVU-63-25-A-P-A |
63 |
25 |
157013 |
mit Außengewinde |
Datenblatt:
| Allgemeine technische Daten |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Über Durchgangsbohrung |
| Mit Innengewinde |
| Mit Zubehör |
| Montageposition |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Betriebsdruck |
Kolbenstange an einem Ende |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Durch Kolbenstange S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Umgebungstemperatur(1) |
°C |
Grundausführung: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Betriebsbereich der Näherungsschalter beachten
2) Weitere Informationen www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung aus Aluminium |
| [2] |
Deckel |
Knetlegierung aus Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 100 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 100 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Grundausführung: Polyurethan, S6: Fluorkautschuk |
Abmessungen:
