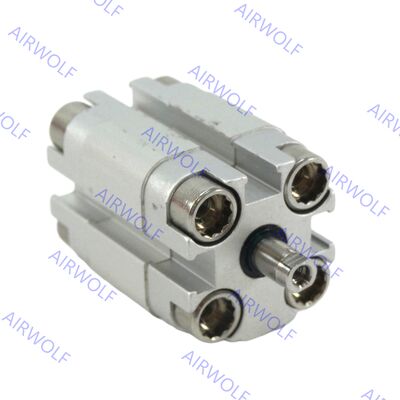

Festo AEVUZ-20-5-P-A AEVUZ-20-5-A-P-A,-10,-15,-20,-25 Kompaktzylinder, einfachwirkend
Die Festo AEVUZ-Serie stellt eine spezialisierte Reihe von einfachwirkenden Kompaktzylindern dar, die mit einem einzigartigen Zugmechanismus ausgestattet sind, wodurch sie sich ideal für Anwendungen eignen, die präzise Rückzugskräfte auf engstem Raum erfordern. Diese Zylinder arbeiten nach dem Federrücklaufprinzip, bei dem Druckluft die Schubkraft erzeugt und eine interne Feder die zuverlässige Zugbewegung für den Rückzug liefert. Schlüsselmodelle dieser Serie sind mit kompakten Abmessungen konstruiert, um den Installationsaufwand zu minimieren und gleichzeitig eine hohe Kraftausbeute zu erzielen. Sie bestehen aus langlebigen Materialien wie eloxierter Aluminiumlegierung und Edelstahl-Kolbenstangen und unterstützen Bohrungsgrößen von kleineren Durchmessern von 12 mm bis zu 100 mm, mit anpassbaren Hublängen. Diese Zylinder sind für den schmierfreien Betrieb ausgelegt, verfügen über Magnetkolben zur Positionserfassung und zeichnen sich in automatisierten Aufgaben wie Klemmen, Auswerfen oder Heben aus, bei denen Raumoptimierung und ausfallsichere Rückführung entscheidend sind.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Bestellnr. |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Bestellnr. |
Typ |
| AEVUZ-25-5-P-A |
25 |
5 |
157221 |
mit Innengewinde |
AEVUZ-25-5-A-P-A |
25 |
5 |
157267 |
mit Außengewinde |
| AEVUZ-25-10-P-A |
25 |
10 |
157222 |
mit Innengewinde |
AEVUZ-25-10-A-P-A |
25 |
10 |
157268 |
mit Außengewinde |
| AEVUZ-25-15-P-A |
25 |
15 |
157223 |
mit Innengewinde |
AEVUZ-25-15-A-P-A |
25 |
15 |
157269 |
mit Außengewinde |
| AEVUZ-25-20-P-A |
25 |
20 |
157224 |
mit Innengewinde |
AEVUZ-25-20-A-P-A |
25 |
20 |
157270 |
mit Außengewinde |
| AEVUZ-25-25-P-A |
25 |
25 |
157225 |
mit Innengewinde |
AEVUZ-25-25-A-P-A |
25 |
25 |
157271 |
mit Außengewinde |
Datenblatt:
| Allgemeine technische Daten |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Über Durchgangsbohrung |
| Mit Innengewinde |
| Mit Zubehör |
| Einbaulage |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Betriebsdruck |
Kolbenstange an einem Ende |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Durch Kolbenstange S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Umgebungstemperatur(1) |
°C |
Grundausführung: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Betriebsbereich der Näherungsschalter beachten
2) Weitere Informationen www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung Aluminium |
| [2] |
Deckel |
Knetlegierung Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 100 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 100 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Grundausführung: Polyurethan, S6: Fluorkautschuk |
Abmessungen:
