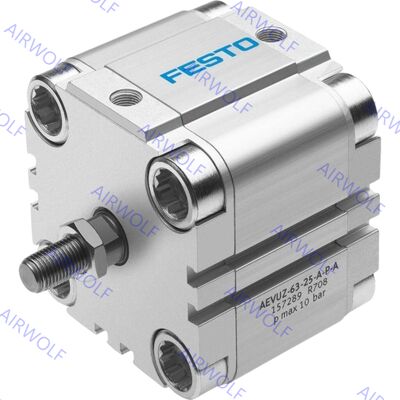

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Festo Kompaktzylinder, einfachwirkend
Die AEVUZ-Zugvarianten sind auf Zuverlässigkeit und einfache Integration ausgelegt und zeichnen sich durch wartungsfreie Leistung aus. Sie eignen sich für Hochzyklus-Anwendungen in anspruchsvollen Industrieumgebungen. Ihr einfachwirkendes Design vereinfacht pneumatische Kreisläufe, da nur ein Luftanschluss erforderlich ist, was den Luftverbrauch im Vergleich zu doppeltwirkenden Zylindern reduziert. Die Serie umfasst Optionen für erhöhte Korrosionsbeständigkeit und kann in einem Temperaturbereich von -20 °C bis +80 °C betrieben werden, wodurch die Stabilität unter verschiedenen Bedingungen gewährleistet wird. Mit Gewindekolbenstangen und standardisierten Montageoptionen erleichtern diese Zylinder die schnelle Installation in Maschinen wie Verpackungsanlagen, elektronischen Montagelinien und Materialhandhabungssystemen. Die eingebaute Federrückstellung garantiert ein gleichmäßiges Einfahren auch bei Stromausfall und macht sie zu einer sicheren und effizienten Wahl für Anwendungen, bei denen Kompaktheit und vorhersehbare Bewegung im Vordergrund stehen.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenummer |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenummer |
Typ |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
mit Innengewinde |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
mit Außengewinde |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
mit Innengewinde |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
mit Außengewinde |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
mit Innengewinde |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
mit Außengewinde |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
mit Innengewinde |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
mit Außengewinde |
Datenblatt:
| Allgemeine technische Daten |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist ein geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Über Durchgangsbohrung |
| Mit Innengewinde |
| Mit Zubehör |
| Montageposition |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Betriebsdruck |
Kolbenstange an einem Ende |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Durch Kolbenstange S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Umgebungstemperatur(1) |
°C |
Grundausführung: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Beachten Sie den Betriebsbereich der Näherungsschalter
2) Weitere Informationen unter www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung aus Aluminium |
| [2] |
Deckel |
Knetlegierung aus Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 100 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 100 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Grundausführung: Polyurethan, S6: Fluorkautschuk |
Abmessungen:
