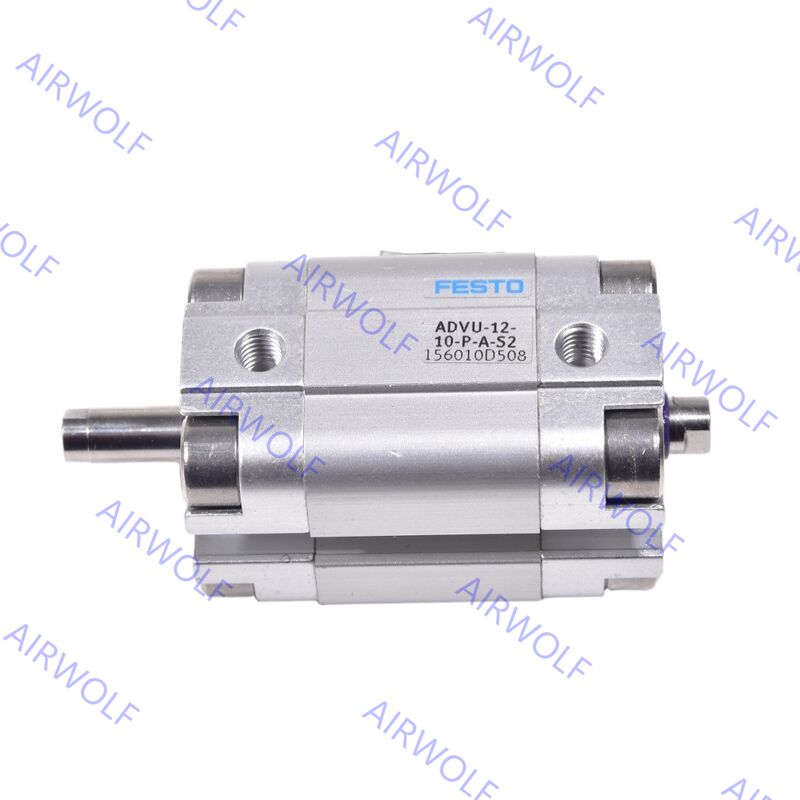

Festo ADVU-12-...-P-A,-16,-20,-25 -S2 -S6 Kompaktzylinder mit variablem Hub, doppeltwirkend
Das technische Design des Festo ADVU Kompaktzylinders betont Zuverlässigkeit, Benutzerfreundlichkeit und Integration. Er fungiert als doppeltwirkendes Stellglied, wobei die theoretischen Kräfte sowohl für den Vor- als auch für den Rückhub bei Standarddrücken klar definiert sind. Die Positionserkennung kann elektrisch mit Sensoren wie der SM...-8-Serie oder pneumatisch mit dem SMPO erfolgen. Der Zylinder ist für den schmierfreien Betrieb mit sauberer, trockener Druckluft ausgelegt und verfügt über eine Korrosionsbeständigkeitsklasse (CRC) von 2, die für Umgebungen mit moderater Belastung geeignet ist. Mit mehreren Montageoptionen (Durchgangsbohrung, mit Zubehör), Standard-Pneumatikanschlüssen (M5 oder G1/4) und einer leichten Bauweise bietet die ADVU-Serie eine präzise und energieeffiziente Lösung zur Erzielung genauer Linearbewegungen auf engstem Raum in verschiedenen Branchen.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
| ADVU-12-...-P-A |
12 |
1 ... 200 |
156000 |
mit Innengewinde |
ADVU-12-...-A-P-A |
12 |
1 ... 200 |
156040 |
mit Außengewinde |
| ADVU-16-...-P-A |
16 |
1 ... 200 |
156001 |
mit Innengewinde |
ADVU-16-...-A-P-A |
16 |
1 ... 200 |
156041 |
mit Außengewinde |
| ADVU-20-...-P-A |
20 |
1 ... 200 |
156002 |
mit Innengewinde |
ADVU-20-...-A-P-A |
20 |
1 ... 200 |
156042 |
mit Außengewinde |
| ADVU-25-...-P-A |
25 |
1 ... 200 |
156003 |
mit Innengewinde |
ADVU-25-...-A-P-A |
25 |
1 ... 200 |
156043 |
mit Außengewinde |
| ADVU-12-...-P-A-S2 |
12 |
1 ... 200 |
156010 |
mit Innengewinde, Durch Kolbenstange
|
ADVU-12-...-A-P-A-S2 |
12 |
1 ... 200 |
156050 |
mit Außengewinde, Durch Kolbenstange |
| ADVU-16-...-P-A-S2 |
16 |
1 ... 200 |
156011 |
mit Innengewinde, Durch Kolbenstange |
ADVU-16-...-A-P-A-S2 |
16 |
1 ... 200 |
156051 |
mit Außengewinde, Durch Kolbenstange |
| ADVU-20-...-P-A-S2 |
20 |
1 ... 200 |
156012 |
mit Innengewinde, Durch Kolbenstange |
ADVU-20-...-A-P-A-S2 |
20 |
1 ... 200 |
156052 |
mit Außengewinde, Durch Kolbenstange |
| ADVU-25-...-P-A-S2 |
25 |
1 ... 200 |
156013 |
mit Innengewinde, Durch Kolbenstange |
ADVU-25-...-A-P-A-S2 |
25 |
1 ... 200 |
156053 |
mit Außengewinde, Durch Kolbenstange |
| ADVU-12-...-P-A-S6 |
12 |
1 ... 200 |
156030 |
mit Innengewinde, 120°C hitzebeständig |
ADVU-12-...-A-P-A-S6 |
12 |
1 ... 200 |
156090 |
mit Außengewinde, 120°C hitzebeständig |
| ADVU-16-...-P-A-S6 |
16 |
1 ... 200 |
156031 |
mit Innengewinde, 120°C hitzebeständig |
ADVU-16-...-A-P-A-S6 |
16 |
1 ... 200 |
156091 |
mit Außengewinde, 120°C hitzebeständig |
| ADVU-20-...-P-A-S6 |
20 |
1 ... 200 |
156032 |
mit Innengewinde, 120°C hitzebeständig |
ADVU-20-...-A-P-A-S6 |
20 |
1 ... 200 |
156092 |
mit Außengewinde, 120°C hitzebeständig |
| ADVU-25-...-P-A-S6 |
25 |
1 ... 200 |
156033 |
mit Innengewinde, 120°C hitzebeständig |
ADVU-25-...-A-P-A-S6 |
25 |
1 ... 200 |
156093 |
mit Außengewinde, 120°C hitzebeständig |
Datenblatt:
| Allgemeine technische Daten |
| KolbenØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Mit Durchgangsbohrung |
– |
| Mit Innengewinde |
| Mit Zubehör |
| Einbaulage |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Betriebsdruck |
Kolbenstange an einem Ende |
[MPa] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Durch Kolbenstange S2/S20 |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
— |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
— |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
— |
| Umgebungstemperatur(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Beachten Sie den Betriebsbereich der Näherungsschalter
2) Weitere Informationen www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung aus Aluminium |
| [2] |
Deckel |
Knetlegierung aus Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 125 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 125 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Grundausführung: Polyurethan, S6: Fluorkautschuk |
Abmessungen:
