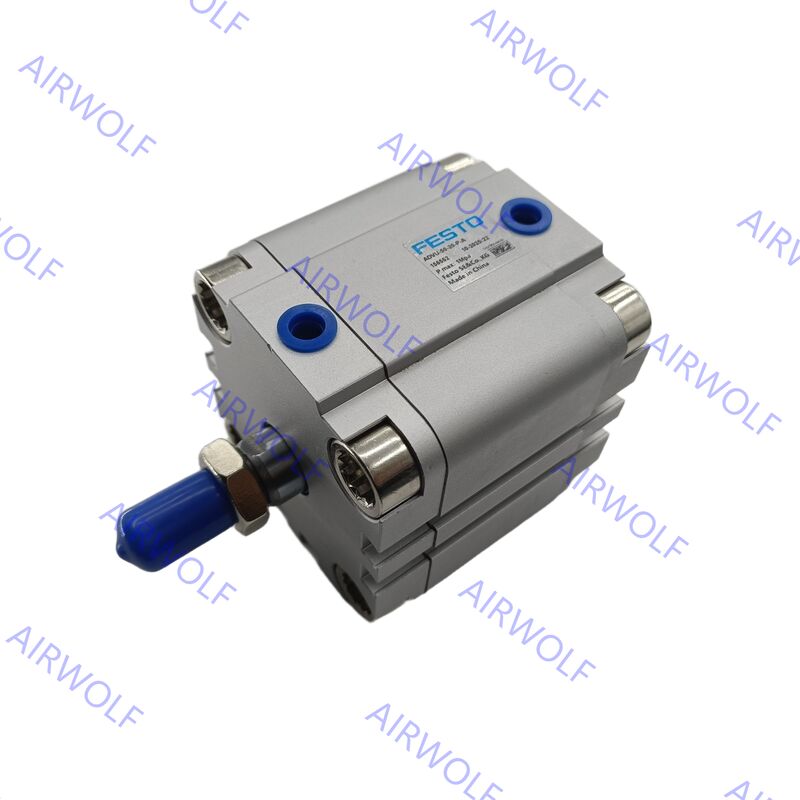

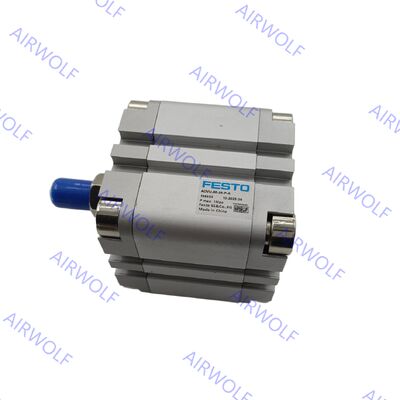

Festo ADVU-50-10-P-A ADVU-50-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Doppelwirkender Kompaktzylinder
Die Festo ADVU-Serie ist eine Reihe von Hochleistungs-Kompaktzylindern, die für die industrielle Automatisierung entwickelt wurden, bei der die Raumoptimierung entscheidend ist. Diese doppeltwirkenden pneumatischen Aktuatoren zeichnen sich durch eine erhebliche Reduzierung des Bauraums aus – bis zu 50 % kleiner im Vergleich zu Standard-ISO-15552-Zylindern – bei gleichzeitiger Beibehaltung einer robusten Leistung. Die Serie bietet eine große Auswahl an Bohrungsgrößen von 12 mm bis 125 mm und anpassbare Hublängen von 1 mm bis 400 mm. Zu den wichtigsten Merkmalen gehören elastische Dämpfung an beiden Endlagen für einen reibungslosen Betrieb, die berührungslose Positionserfassung über einen Magnetkolben und vielseitige Montageoptionen. Die ADVU-Zylinder bestehen aus langlebigen Materialien wie eloxierter Aluminiumlegierung für den Zylinderkörper und hochlegiertem Stahl für die Kolbenstange und arbeiten effektiv in einem Druckbereich von 0,05 bis 1,0 MPa und halten Umgebungstemperaturen von -20 °C bis +80 °C stand, wodurch sie sich für anspruchsvolle Anwendungen in der Verpackung, Montage und im Materialhandling eignen.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenummer |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenummer |
Typ |
| ADVU-50-10-P-A |
50 |
10 |
156550 |
mit Innengewinde |
ADVU-50-10-A-P-A |
50 |
10 |
156636 |
mit Außengewinde |
| ADVU-50-15-P-A |
50 |
15 |
156551 |
mit Innengewinde |
ADVU-50-15-A-P-A |
50 |
15 |
156637 |
mit Außengewinde |
| ADVU-50-20-P-A |
50 |
20 |
156552 |
mit Innengewinde |
ADVU-50-20-A-P-A |
50 |
20 |
156638 |
mit Außengewinde |
| ADVU-50-25-P-A |
50 |
25 |
156553 |
mit Innengewinde |
ADVU-50-25-A-P-A |
50 |
25 |
156639 |
mit Außengewinde |
| ADVU-50-30-P-A |
50 |
30 |
156554 |
mit Innengewinde |
ADVU-50-30-A-P-A |
50 |
30 |
156640 |
mit Außengewinde |
| ADVU-50-40-P-A |
50 |
40 |
156555 |
mit Innengewinde |
ADVU-50-40-A-P-A |
50 |
40 |
156641 |
mit Außengewinde |
| ADVU-50-50-P-A |
50 |
50 |
156556 |
mit Innengewinde |
ADVU-50-50-A-P-A |
50 |
50 |
156642 |
mit Außengewinde |
| ADVU-50-60-P-A |
50 |
60 |
156557 |
mit Innengewinde |
ADVU-50-60-A-P-A |
50 |
60 |
156643 |
mit Außengewinde |
| ADVU-50-80-P-A |
50 |
80 |
156558 |
mit Innengewinde |
ADVU-50-80-A-P-A |
50 |
80 |
156644 |
mit Außengewinde |
Datenblatt:
| Allgemeine technische Daten |
| KolbenØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Mit Durchgangsbohrung |
– |
| Mit Innengewinde |
| Mit Zubehör |
| Montageposition |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Betriebsdruck |
[MPa] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Umgebungstemperatur(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Beachten Sie den Betriebsbereich der Näherungsschalter
2) Weitere Informationen unter www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung Aluminium |
| [2] |
Deckel |
Knetlegierung Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 125 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 125 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Polyurethan |
Abmessungen:
