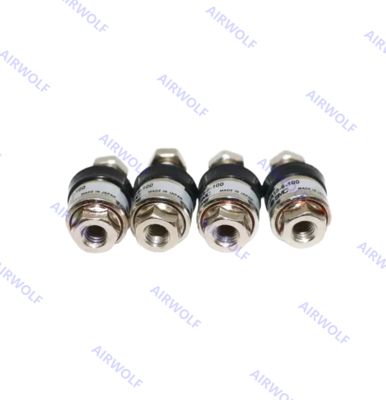

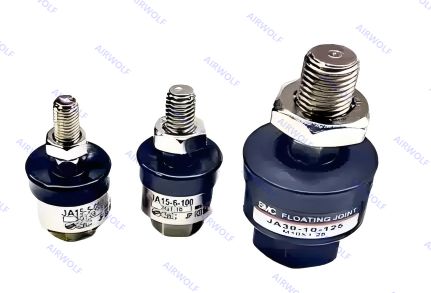

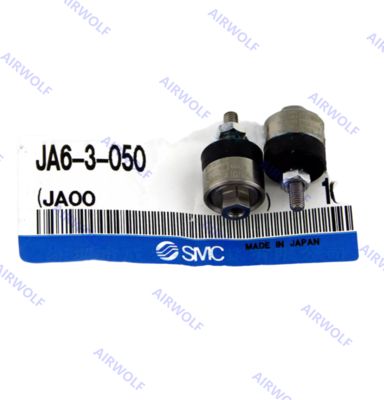

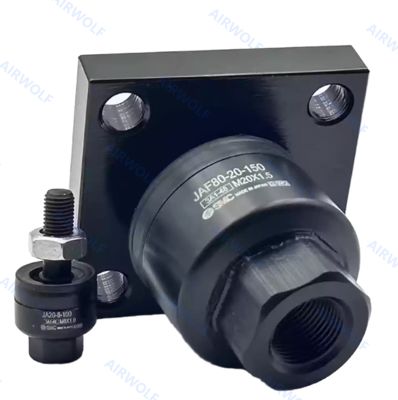

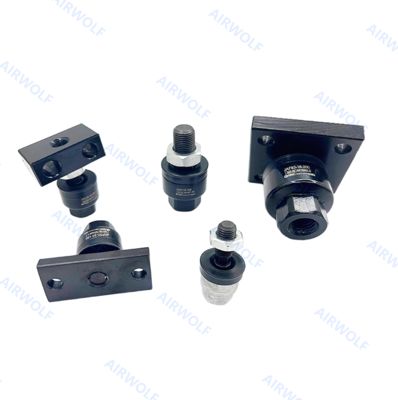

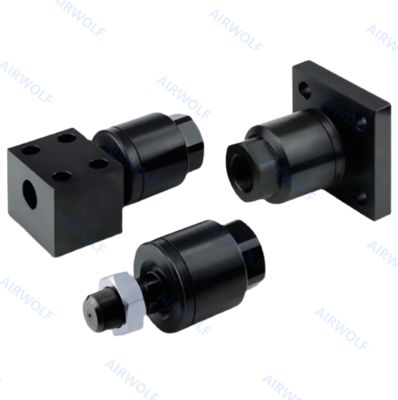

SMC Standard schwimmende Verbindung für pneumatische und hydraulische Zylinder JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

SMC Standard-Schwimmgelenk für Pneumatik- und Hydraulikzylinder JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160-36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150 JA180-42-150 JA63-16-200

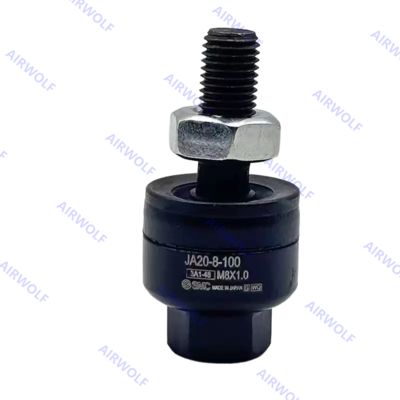

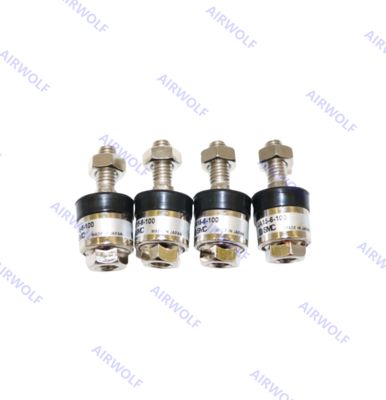

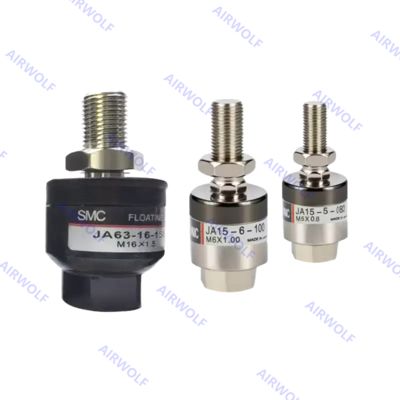

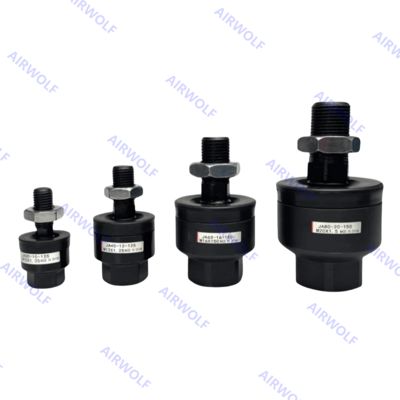

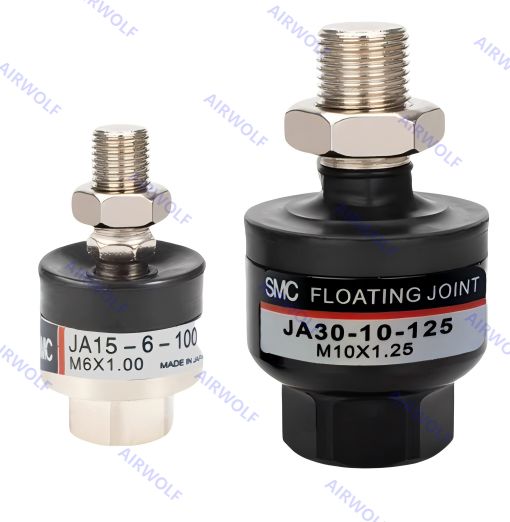

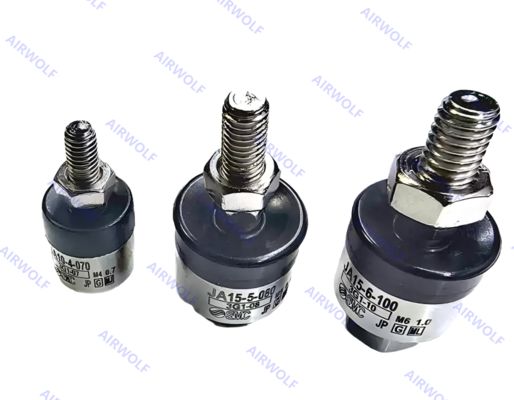

Das Schwimmgelenk kann jegliche „Dezentrierung“ oder „Verlust der Parallelgenauigkeit“ zwischen dem Zylinder und dem angetriebenen Körper ausgleichen.

1. Um die Außengewinde der Stange in die Innengewinde der Buchse oder des Gehäuses zu schrauben, stellen Sie sicher, dass sie nicht bis zum Anschlag angezogen werden.
Wenn das Schwimmgelenk mit bis zum Anschlag angezogener Stange verwendet wird, kann der Bolzen nicht schwimmen, was zu Schäden führt. Bezüglich der Einschraubtiefe der Innengewinde beachten Sie bitte die Abmessungen. In der Regel nach dem Anschlag der Stange 1 bis 2 Umdrehungen zurückdrehen.
2. Die Staubschutzkappe kann am Bolzen anhaften. In diesem Fall bewegen Sie die Staubschutzkappe am Hals des Bolzens mit dem Finger oder drehen Sie den Bolzen leicht nach links oder rechts, um die Staubschutzkappe vor der Verwendung zu lösen. Wenn Sie den Bolzen und die Buchse oder das Gehäuse in einen angetriebenen Körper schrauben, schrauben Sie solche Teile mit entfernter Staubschutzkappe ein. Wenn Sie solche Teile einschrauben, ohne die Staubschutzkappe zu entfernen, kann dies zu Schäden an der Staubschutzkappe führen.
3. Um ein Schwimmgelenk zu verwenden, um die Zylinderstange mit einem angetriebenen Körper zu verbinden, sichern Sie es, indem Sie ein für die Gewindegröße geeignetes Drehmoment anwenden. Wenn während des Betriebs ein Lösen droht, ergreifen Sie Maßnahmen, um ein Lösen zu verhindern, z. B. die Verwendung eines Sicherungsstifts oder eines Gewindeklebers.
Für den Fall, dass sich der verbundene Teil löst, könnte der angetriebene Körper die Kontrolle verlieren oder abfallen, was zu Schäden an der Ausrüstung oder Verletzungen des Personals führen kann.
4. Dieses Produkt ist kein Drehgelenk. Daher kann das Produkt nicht für Rotations- oder Rotationsanwendungen verwendet werden.
5. Achten Sie darauf, den Dämpfungsmechanismus des Zylinders oder den Puffermechanismus, wie z. B. den Stoßdämpfer, zu verwenden, damit keine Stoßkraft auf das Schwimmgelenk ausgeübt wird, wenn ein angetriebener Körper angehalten wird. Wenn kein Puffermechanismus vorhanden ist, wird eine übermäßige Stoßkraft erzeugt.
Infolgedessen kann die Zug-Druckkraft des Schwimmgelenks seinen maximalen Wert überschreiten

BESTELLUNG:

Bestellcodes:

Datenblatt:

Abmessung:
