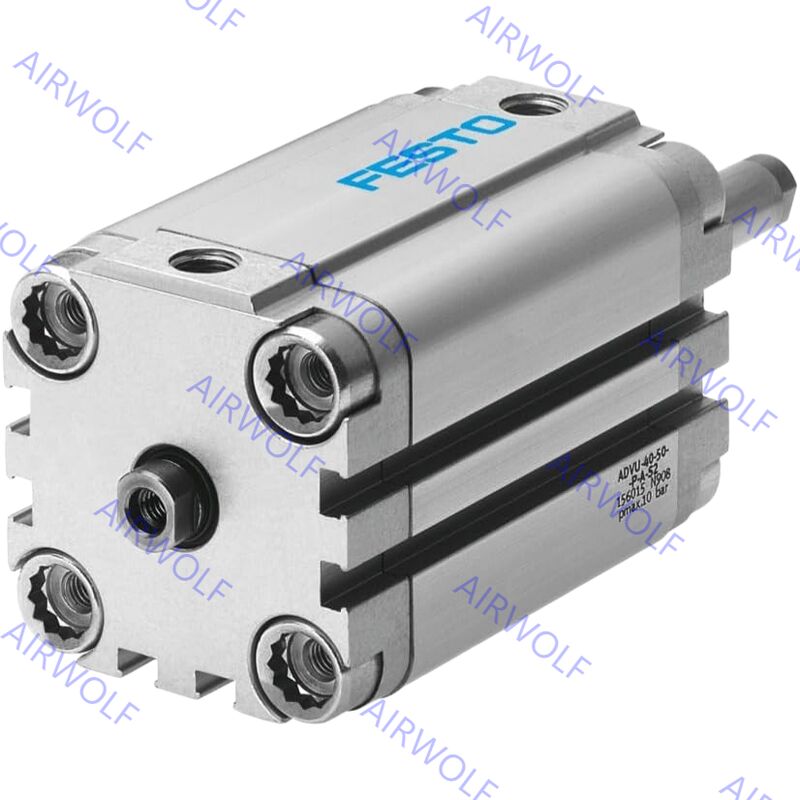

Variable Hub ADVU-80-...-P-A,-100,-125 -S2 -S6 Festo Doppelwirkender Kompaktzylinder
Aus Anwendungs- und Vielseitigkeitsperspektive wurde die ADVU-Serie entwickelt, um vielfältige Automatisierungsanforderungen durch ihre umfangreiche Palette an Derivattypen zu erfüllen. Dazu gehören Optionen wie die S2-Variante mit doppeltwirkender Kolbenstange, die S6-Modelle mit Hochtemperaturdichtungen, die bis zu 120 °C standhalten können. Die Zylinder verfügen über ein schlankes Design mit Nuten auf drei Seiten für die einfache Integration von Näherungssensoren, die bündig mit der Oberfläche abschließen. Dieses Design, zusammen mit der Tatsache, dass alle Schrauben Innengewinde zur Zubehörbefestigung haben, vereinfacht die Installation und Wartung. Die ADVU-Kombination aus kompakter Stellfläche, hoher Kraftausbeute und Flexibilität in der Konfiguration macht sie zu einer unverzichtbaren Komponente für Ingenieure, die effiziente und zuverlässige pneumatische Systeme in der Robotik, der Elektronikmontage und der Herstellung medizinischer Geräte entwerfen.
Bestellcodes:
| Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
Artikelnummer |
Kolben (mm) |
Hub (mm) |
Teilenr. |
Typ |
| ADVU-80-...-P-A |
80 |
1 ... 400 |
156008 |
mit Innengewinde |
ADVU-80-...-A-P-A |
80 |
1 ... 400 |
156048 |
mit Außengewinde |
| ADVU-100-...-P-A |
100 |
1 ... 400 |
156009 |
mit Innengewinde |
ADVU-100-...-A-P-A |
100 |
1 ... 400 |
156049 |
mit Außengewinde |
| ADVU-125-...-P-A |
125 |
1 ... 400 |
175759 |
mit Innengewinde |
ADVU-125-...-A-P-A |
125 |
1 ... 400 |
175771 |
mit Außengewinde |
| ADVU-80-...-P-A-S2 |
80 |
1 ... 400 |
156018 |
mit Innengewinde |
ADVU-80-...-A-P-A-S2 |
80 |
1 ... 400 |
156058 |
mit Außengewinde |
| ADVU-100-...-P-A-S2 |
100 |
1 ... 400 |
156019 |
mit Innengewinde, Durchgehende Kolbenstange
|
ADVU-100-...-A-P-A-S2 |
100 |
1 ... 400 |
156059 |
mit Außengewinde, Durchgehende Kolbenstange |
| ADVU-125-...-P-A-S2 |
125 |
1 ... 400 |
175760 |
mit Innengewinde, Durchgehende Kolbenstange |
ADVU-125-...-A-P-A-S2 |
125 |
1 ... 400 |
175772 |
mit Außengewinde, Durchgehende Kolbenstange |
| ADVU-80-...-P-A-S6 |
80 |
1 ... 400 |
156038 |
mit Innengewinde, Durchgehende Kolbenstange |
ADVU-80-...-A-P-A-S6 |
80 |
1 ... 400 |
156098 |
mit Außengewinde, Durchgehende Kolbenstange |
| ADVU-100-...-P-A-S6 |
100 |
1 ... 400 |
156039 |
mit Innengewinde, Durchgehende Kolbenstange |
ADVU-100-...-A-P-A-S6 |
100 |
1 ... 400 |
156099 |
mit Außengewinde, Durchgehende Kolbenstange |
| ADVU-125-...-P-A-S6 |
125 |
1 ... 400 |
175761 |
mit Innengewinde, 120°C hitzebeständig |
ADVU-125-...-A-P-A-S6 |
125 |
1 ... 400 |
175773 |
mit Außengewinde, 120°C hitzebeständig |
Datenblatt:
| Allgemeine technische Daten |
| KolbenØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pneumatischer Anschluss |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Kolbenstangenende |
Innengewinde |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Außengewinde |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium |
Geschmierter Betrieb möglich (in diesem Fall ist geschmierter Betrieb immer erforderlich) |
| Konstruktion |
Kolben |
| Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Positionserfassung |
Über Näherungsschalter |
| Montageart |
Mit Durchgangsbohrung |
– |
| Mit Innengewinde |
| Mit Zubehör |
| Montageposition |
Beliebig |
| Betriebsbedingungen |
| Kolben Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Betriebsdruck |
Kolbenstange an einem Ende |
[MPa] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Durchgehende Kolbenstange S2/S20 |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
— |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
— |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
— |
| Umgebungstemperatur(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Beachten Sie den Betriebsbereich der Näherungsschalter
2) Weitere Informationen www.festo.com/x/topic/crc
Materialien:
| Kompaktzylinder |
| [1] |
Zylinderrohr |
Knetlegierung aus Aluminium |
| [2] |
Deckel |
Knetlegierung aus Aluminium |
| [3] |
Kolbenstange |
Ø 12 ... 32 |
Hochlegierter Edelstahl |
| Ø 40 ... 125 |
Hochlegierter Stahl |
| [4] |
Flanschschrauben |
Ø 12 ... 16 |
Hochlegierter Edelstahl |
| Ø 20 ... 125 |
Verzinkter Stahl |
| [5] |
Dynamische Dichtungen |
Grundausführung: Polyurethan, S6: Fluorkautschuk |
