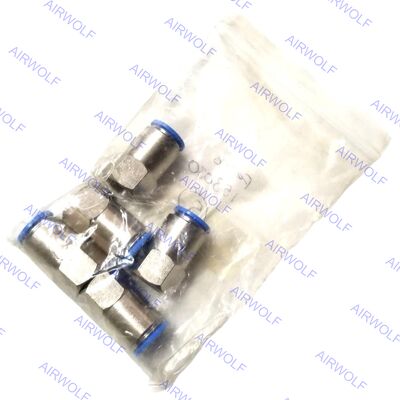

Festo QSF-3/8-6-B QSF-3/8-8-B QSF-3/8-8-B-50 QSF-3/8-10-B QSF-3/8-10-B-50 QSF Serie Einschraubverschraubung
Die Festo QSF Serie ist Teil der Quick Star (QS) Serie von pneumatischen Einschraubverschraubungen, die zum Anschluss von Schläuchen an Gewindeanschlüsse in Druckluft- und Wassersystemen entwickelt wurden. Dies sind gerade Einschraubverschraubungen mit Außengewinde, die eine Innenverschraubung mit Einschraubanschluss für Schläuche bieten. Sie sind aus vernickeltem Messing für hohe Korrosionsbeständigkeit gefertigt und verfügen über eine innenliegende Edelstahl-Klemmkralle, die den Schlauch sicher greift, ohne seine Oberfläche zu beschädigen. Die Serie bietet eine Vielzahl von Konfigurationen mit unterschiedlichen Gewindegrößen (metrisch, G-parallel oder R-konisch) und Schlauchaußendurchmessern (AD), um zahlreichen Anschlussanforderungen gerecht zu werden, wie z. B. die QSF-1/4-8-B für G1/4-Gewinde auf 8 mm AD-Schlauch oder die QSF-1/2-12-B für G1/2-Gewinde auf 12 mm AD-Schlauch.
Bestellcodes:
| Artikelcode |
Anschluss 1 |
Anschluss 2 |
Teilenummer |
Verpackungsmenge |
| QSF-3/8-6-B |
Außengewinde R3/8 |
Schlauch-AD: 6 mm |
190652 |
10 |
| QSF-3/8-8-B |
Außengewinde R3/8 |
Schlauch-AD: 8 mm |
153027 |
10 |
| QSF-3/8-8-B-50 |
Außengewinde R3/8 |
Schlauch-AD: 8 mm |
130715 |
50 |
| QSF-3/8-10-B |
Außengewinde R3/8 |
Schlauch-AD: 10 mm |
153029 |
10 |
| QSF-3/8-10-B-50 |
Außengewinde R3/8 |
Schlauch-AD: 10 mm |
130716 |
50 |
Datenblatt:
| Allgemeine technische Daten – Metrisches und G-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde M5 |
Außengewinde G1/8 |
Außengewinde G1/4 |
Außengewinde G3/8 |
Außengewinde G1/2 |
Außengewinde G3/4 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstopfen |
Dichtring |
| Nenndrehmoment |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleranz für Nenanzugsdrehmoment |
± 20 % |
| Nennweite |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Schlauch-Einführtiefe 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Produktgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Die angegebenen Schlauch-Einführtiefen sind Referenzwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – R-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde R1/8 |
Außengewinde R1/4 |
Außengewinde R3/8 |
Außengewinde R1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstopfen |
Beschichtung |
| Nennweite |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Schlauch-Einführtiefe ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Die angegebenen Schlauch-Einführtiefen sind Referenzwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – G-Innengewinde |
| Pneumatikanschluss, Anschluss 1 |
Innengewinde G1/8 |
Innengewinde G1/4 |
Innengewinde G3/8 |
Innengewinde G1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstopfen |
Beschichtung |
| Nennweite |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Allgemeine technische Daten – Einschraubstutzen |
| Pneumatikanschluss, Anschluss 1 |
Einschraubstutzen Ø 4 mm |
Einschraubstutzen Ø 6 mm |
Einschraubstutzen Ø 8 mm |
Einschraubstutzen Ø 10 mm |
Einschraubstutzen Ø 12 mm |
Einschraubstutzen Ø 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Nennweite |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatikanschluss, Anschluss 1 |
Für Schlauchaußendurchmesser von 4 mm |
Für Schlauchaußendurchmesser von 6 mm |
Für Schlauchaußendurchmesser von 8 mm |
Für Schlauchaußendurchmesser von 10 mm |
Für Schlauchaußendurchmesser von 12 mm |
Für Schlauchaußendurchmesser von 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstopfen |
— |
Beschichtung |
| Nennweite |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatikanschluss, Anschluss 2 |
Für Schlauchaußendurchmesser von 4 mm |
Für Schlauchaußendurchmesser von 6 mm |
Für Schlauchaußendurchmesser von 8 mm |
Für Schlauchaußendurchmesser von 10 mm |
Für Schlauchaußendurchmesser von 12 mm |
Für Schlauchaußendurchmesser von 16 mm |
Für Schlauchaußendurchmesser von 22 mm |
| Schlauch-Einführtiefe 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Die angegebenen Schlauch-Einführtiefen sind Referenzwerte und können je nach Typ leicht variieren.
Betriebs- und Umgebungsbedingungen:
| Betriebsdruck über den gesamten Temperaturbereich |
-0,95 ... 6 bar |
| Temperaturabhängiger Betriebsdruck |
-0,95 ... 14 bar |
| Hinweis zum Betriebsdruck |
Wasser: max. 0,6 MPa bei max. 50 °C |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Hinweis zu Betriebs- und Steuermedium |
Schmierbetrieb möglich
Wasser: G-Gewinde nur mit Dichtring Typ OL als Zubehör möglich |
| Umgebungstemperatur |
-10 ... 80 °C |
| Korrosionsschutzklasse CRC 1) |
1 - Geringe Korrosionsbelastung |
| Maritime Klassifizierung |
Siehe Zertifikat |
1) Weitere Informationen www.festo.com/x/topic/kbk
Materialien:
| Gehäusematerial |
Eloxiertes Aluminium, Messing, vernickelt, PBT |
| Material Entriegelungsring |
POM |
| Farbe Entriegelungsring |
Blau |
| Material Schlauchdichtung |
NBR |
| Material Schlauchklemmteil |
Hochlegierter Edelstahl |
| Hinweis zu Materialien |
RoHS-konform |
| Material Mutter |
Messing, vernickelt |
| Material Hohlbolzen |
Messing, vernickelt |
| Reinraumtauglichkeit, gemessen nach ISO 1464414 1) |
Klasse 4 nach ISO 14644-1 Statisch verbaute Elemente, keine aussagekräftige Bewertung nach ISO 14644-1 möglich |
1) Für Einschraubstutzen QSH und Blindstopfen QSC-...H keine aussagekräftige Bewertung nach ISO 14644-1 möglich (statisch verbaute Elemente)
