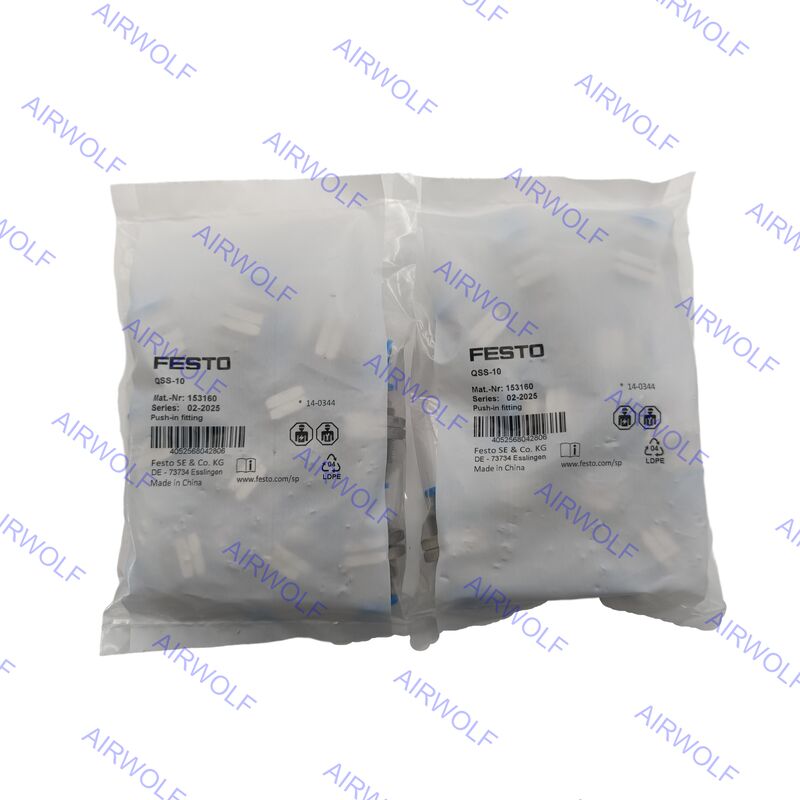

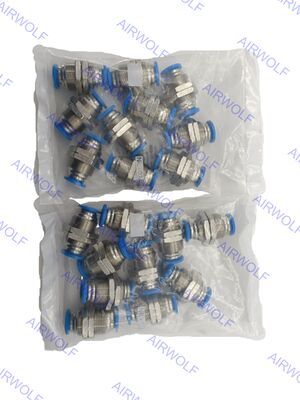

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS-Serie Push-in-Schottverbinder
Die QSS-Serie ist auf robuste Leistung ausgelegt und arbeitet in einem breiten Temperaturbereich von -10 °C bis +80 °C. Es beherrscht einen breiten Betriebsdruckbereich, typischerweise von einem Vakuum von -0,095 MPa (-0,95 bar) bis zu 0,6 MPa (6 bar) über das gesamte Temperaturspektrum, mit einem maximalen Nenndruck von bis zu 14 bar unter bestimmten Bedingungen. Die Armaturen sind für den Einsatz mit Druckluft (gemäß ISO 8573-1:2010) und Wasser ausgelegt und der geölte Betrieb wird vollständig unterstützt. Ein wesentlicher Vorteil ist der Push-in-Installationsmechanismus, der mühelose und schnelle Verbindungen ermöglicht, ohne dass Gewindedichtmittel erforderlich sind, da die Armatur über einen integrierten Dichtungsmechanismus verfügt. Für sensible Umgebungen sind viele Modelle RoHS-konform und erfüllen die Reinraumstandards der Klasse 4 gemäß ISO 14644-1.
Bestellcodes:
| Artikelcode |
Portverbindung1 |
Portverbindung2 |
Teile-Nr. |
Verpackungsmenge |
| QSS-8 |
Schlauch-Außendurchmesser: 8 mm |
Schlauch-Außendurchmesser: 8 mm |
153159 |
10 |
| QSS-8-50 |
Schlauch-Außendurchmesser: 8 mm |
Schlauch-Außendurchmesser: 8 mm |
130790 |
50 |
| QSS-10 |
Schlauch-Außendurchmesser: 10 mm |
Schlauch-Außendurchmesser: 10 mm |
153160 |
10 |
| QSS-10-50 |
Schlauch-Außendurchmesser: 10 mm |
Schlauch-Außendurchmesser: 10 mm |
130791 |
50 |
Datenblatt:
| Allgemeine technische Daten – Metrisches und G-Außengewinde |
| Pneumatischer Anschluss, Anschluss 1 |
Außengewinde M5 |
Außengewinde G1/8 |
Außengewinde G1/4 |
Außengewinde G3/8 |
Außengewinde G1/2 |
Außengewinde G3/4 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Dichtungsring |
| Nenndrehmoment |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleranz für das Nennanzugsdrehmoment |
± 20 % |
| Nenngröße |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Schlaucheinstecktiefe 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Produktgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – Außengewinde R |
| Pneumatischer Anschluss, Anschluss 1 |
Außengewinde R1/8 |
Außengewinde R1/4 |
Außengewinde R3/8 |
Außengewinde R1/2 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Beschichtung |
| Nenngröße |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Schlaucheinstecktiefe ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – G-Innengewinde |
| Pneumatischer Anschluss, Anschluss 1 |
Innengewinde G1/8 |
Innengewinde G1/4 |
Innengewinde G3/8 |
Innengewinde G1/2 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Beschichtung |
| Nenngröße |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Allgemeine technische Daten – Steckhülse |
| Pneumatischer Anschluss, Anschluss 1 |
Steckhülse Ø 4 mm |
Steckhülse Ø 6 mm |
Steckhülse Ø 8 mm |
Steckhülse Ø 10 mm |
Steckhülse Ø 12 mm |
Steckhülse Ø 16 mm |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Nenngröße |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatischer Anschluss, Anschluss 1 |
Für Schlauchaußendurchmesser 4 mm |
Für Schlauchaußendurchmesser 6 mm |
Für Schlauchaußendurchmesser 8 mm |
Für Schlauchaußendurchmesser 10 mm |
Für Schlauchaußendurchmesser 12 mm |
Für Schlauchaußendurchmesser 16 mm |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
— |
Beschichtung |
| Nenngröße |
2,8 mm |
2,8...4,3 mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Pneumatischer Anschluss, Anschluss 2 |
Für Schlauchaußendurchmesser 4 mm |
Für Schlauchaußendurchmesser 6 mm |
Für Schlauchaußendurchmesser 8 mm |
Für Schlauchaußendurchmesser 10 mm |
Für Schlauchaußendurchmesser 12 mm |
Für Schlauchaußendurchmesser 16 mm |
Für Schlauchaußendurchmesser 22 mm |
| Schlaucheinstecktiefe 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
Betriebs- und Umgebungsbedingungen:
| Betriebsdruck kompletter Temperaturbereich |
-0,95 ... 6 bar |
| Temperaturabhängiger Betriebsdruck |
-0,95 ... 14 bar |
| Hinweis zum Betriebsdruck |
Wasser: max. 0,6 MPa bei max. 50°C |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Hinweis zum Betriebs- und Steuermedium |
Geölter Betrieb möglich
Wasser: G-Gewinde nur mit Dichtring Typ OL als Zusatzzubehör möglich |
| Umgebungstemperatur |
-10 ... 80°C |
| Korrosionsbeständigkeitsklasse KBK 1) |
1 - Geringe Korrosionsbelastung |
| Maritime Klassifizierung |
Siehe Zertifikat |
1) Weitere Informationen www.festo.com/x/topic/kbk
Materialien:
| Materialgehäuse |
Eloxiertes Aluminium, Messing, vernickelt, PBT |
| Materiallösering |
POM |
| Farbe des Auslöserings |
Blau |
| Materialschlauchdichtung |
NBR |
| Materialschlauchklemmenkomponente |
Hochlegierter Edelstahl |
| Hinweis zu Materialien |
RoHS-konform |
| Materialmutter |
Messing vernickelt |
| Material Hohlbolzen |
Messing vernickelt |
| Reinraumtauglichkeit, gemessen nach ISO 1464414 1) |
Klasse 4 nach ISO 14644-1Element statisch eingebaut, keine aussagekräftige Bewertung nach ISO 14644-1 möglich |
1) Für Steckhülsen QSH und Blindstopfen QSC-...H keine aussagekräftige Bewertung nach ISO 14644-1 möglich (Komponenten statisch eingebaut)
Abmessungen:
Qualitätsstandards:
