QS-1/8-8-I QS-1/8-8-I-50 QS-1/8-10-I QS-1/4-6-I QS-1/4-6-I Festo QS-Serie Schubanlage

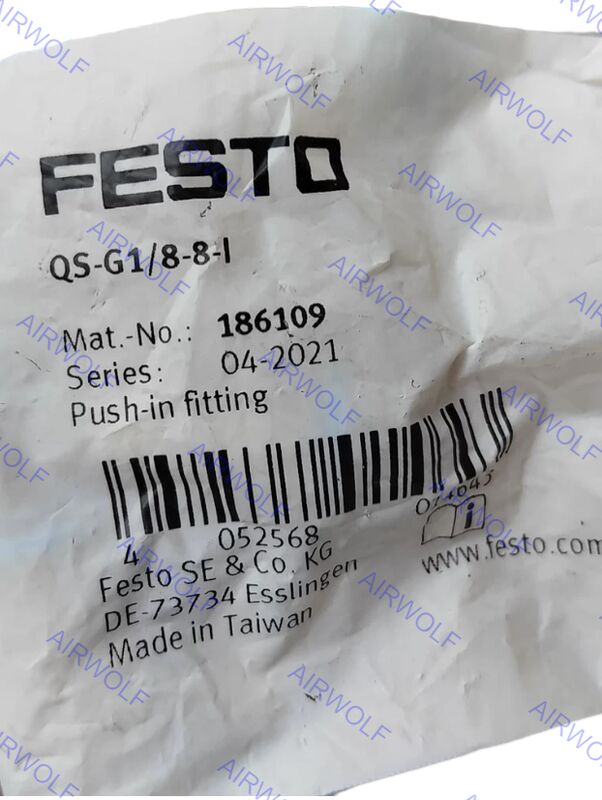

QS-1/8-8-I QS-1/8-8-I-50 QS-1/8-10-I QS-1/4-6-I QS-1/4-6-I-100 Festo QS Series Push-in Fitting

Produktdetails:

Herkunftsort:	Deutschland, China
Markenname:	Festo, AIRWOLF or OEM
Modellnummer:	QS-1/8-8-I, QS-1/8-8-I-50, QS-1/8-10-I, QS-1/4-6-I, QS-1/4-6-I-100

Zahlung und Versand AGB:

Min Bestellmenge:	1 Stück
Preis:	0-1USD
Verpackung Informationen:	Kisten, Kartons, Paletten, Plastiktüten
Lieferzeit:	1-7 Werktage
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	5000 Stück pro Woche

Kontakt

Ausführliche Produkt-Beschreibung

Artikelcode:	QS-1/8-8-I, QS-1/8-8-I-50, QS-1/8-10-I, QS-1/4-6-I, QS-1/4-6-I-100	Gehäusematerial:	Eloxiertes Aluminium, vernickeltes Messing, PBT
Schlauchdichtungsmaterial:	NBR	Betriebsdruck:	-0,95~14bar (Wasser: max. 0,6 MPa bei max. 50°C)
Arbeitstemperaturbereich:	-10~+80℃	Pneumatische Verbindung, Hafen 1:	R1/8, R1/4
Pneumatische Verbindung, Hafen 2:	Schlauch-Außendurchmesser: 6 mm, 8 mm, 10 mm	Arbeitsmedium:	Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hervorheben:	Festo QS-Einschubschläger , Pneumatische Rohrverbindungen der Serie QS , Schaltanbindungen der QS-Serie

Festo QS-Serie Steckverschraubung

Die Festo QS-Verschraubung wurde für zuverlässige Leistung in anspruchsvollen Industrieumgebungen entwickelt und gewährleistet eine sichere und langlebige Verbindung. Die Edelstahl-Haltefeder sorgt für einen starken, vibrationsfesten Halt am Schlauch, während die präzisionsgefertigte Dichtung, typischerweise aus NBR, auch unter dynamischen Druckbedingungen eine leckagefreie Abdichtung garantiert. Diese aus hochwertigen Materialien wie Messing oder Edelstahl gefertigten Verschraubungen halten Drücken bis zu 16 bar stand und bieten eine ausgezeichnete Korrosionsbeständigkeit, was die Systemintegrität gewährleistet und Ausfallzeiten im Dauerbetrieb reduziert.

Bestellcodes:

Artikelnummer	Anschluss 1	Anschluss 2	Teilenummer	Verpackungsmenge
QS-1/8-8-I	Außengewinde R1/8	Schlauch-Außendurchmesser: 8 mm	153015	10
QS-1/8-8-I-50	Außengewinde R1/8	Schlauch-Außendurchmesser: 8 mm	133187	50
QS-1/8-10-I	Außengewinde R1/8	Schlauch-Außendurchmesser: 10 mm	190647	10
QS-1/4-6-I	Außengewinde R1/4	Schlauch-Außendurchmesser: 6 mm	153014	10
QS-1/4-6-I-100	Außengewinde R1/4	Schlauch-Außendurchmesser: 6 mm	133193	100

Datenblatt:

Allgemeine technische Daten – Metrisches und G-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde M5	Außengewinde G1/8	Außengewinde G1/4	Außengewinde G3/8	Außengewinde G1/2	Außengewinde G3/4
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Dichtring
Nenndrehmoment	1,2 Nm	5,4 Nm	9 Nm	15,5 Nm	26 Nm	20 Nm
Toleranz für Nenanzugsdrehmoment	± 20 %
Nennweite	1,8 ... 2,4 mm	2,6 ... 6 mm	3,1 ... 8,5 mm	4,2 ... 11 mm	6,4 ... 13 mm	20 mm
Schlauchstecktiefe 1)	14,9 ... 17 mm	14,9 ... 20,7 mm	17 ... 23,4 mm	18,1 ... 24,8 mm	23,3 ... 24,8 mm	27,54 mm
Produktgewicht	8 ... 13 g	7,7 ... 31 g	13 ... 48 g	20 ... 97 g	33 ... 158 g	91,2 g

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – R-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde R1/8	Außengewinde R1/4	Außengewinde R3/8	Außengewinde R1/2
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,4 ... 6 mm	2,8 ... 8,5 mm	4,2 ... 11 mm	6,3 ... 13 mm
Schlauchstecktiefe ¹)	11,6 ... 20,7 mm	11,9 ... 23,4 mm	17 ... 24,8 mm	20,2 ... 24,8 mm

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – G-Innengewinde
Pneumatikanschluss, Anschluss 1	Innengewinde G1/8	Innengewinde G1/4	Innengewinde G3/8	Innengewinde G1/2
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,8 ... 7 mm	3 ... 11 mm	5 ... 11 mm	11 ... 15 mm

Allgemeine technische Daten – Steckhülse
Pneumatikanschluss, Anschluss 1	Steckhülse Ø 4 mm	Steckhülse Ø 6 mm	Steckhülse Ø 8 mm	Steckhülse Ø 10 mm	Steckhülse Ø 12 mm	Steckhülse Ø 16 mm
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Nennweite	2,5 mm	2,3 ... 4 mm	2,3 ... 6 mm	3,8 ... 7,5 mm	3,7 ... 9 mm	7,8 ... 11 mm

Pneumatikanschluss, Anschluss 1	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	—					Beschichtung
Nennweite	2,8 mm	2,8...4,3 mm	2,8...7 mm	4,3...9 mm	6,2...11 mm	13 mm

Pneumatikanschluss, Anschluss 2	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm	Für Schlauch-Außendurchmesser von 22 mm
Schlauchstecktiefe 1)	14,9 mm	17 mm	18,2 mm	20,7 mm	23,3 mm	24,8 mm	27,54 mm

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Betriebs- und Umgebungsbedingungen:

Betriebsdruck über den gesamten Temperaturbereich	-0,95 ... 6 bar
Temperaturabhängiger Betriebsdruck	-0,95 ... 14 bar
Hinweis zum Betriebsdruck	Wasser: max. 0,6 MPa bei max. 50 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:-:-] Wasser (flüssig, eisfrei)
Hinweis zu Betriebs- und Steuermedium	Schmierbetrieb möglich Wasser: G-Gewinde nur mit Dichtringtyp OL als Zubehör möglich
Umgebungstemperatur	-10 ... 80 °C
Korrosionsschutzklasse CRC 1)	1 – Geringe Korrosionsbelastung
Maritime Klassifizierung	Siehe Zertifikat

1) Weitere Informationen unter www.festo.com/x/topic/kbk

Materialien:

Gehäusematerial	Eloxiertes Aluminium, Messing, vernickelt, PBT
Material Entriegelungsring	POM
Farbe des Entriegelungsrings	Blau
Material Schlauchdichtung	NBR
Material Schlauchklemmteil	Hochlegierter Edelstahl
Hinweis zu Materialien	RoHS-konform
Material Mutter	Messing vernickelt
Material Hohlbolzen	Messing vernickelt
Reinraumtauglichkeit, gemessen nach ISO 1464414 1)	Klasse 4 nach ISO 14644-1 Statisch verbaute Komponente, keine aussagekräftige Bewertung nach ISO 14644-1 möglich

1) Für Steckhülsen QSH und Blindstopfen QSC-...H ist keine aussagekräftige Bewertung nach ISO 14644-1 möglich (statisch verbaute Komponenten)

Abmessungen:

QS-1/8-8-I QS-1/8-8-I-50 QS-1/8-10-I QS-1/4-6-I QS-1/4-6-I Festo QS-Serie Schubanlage
