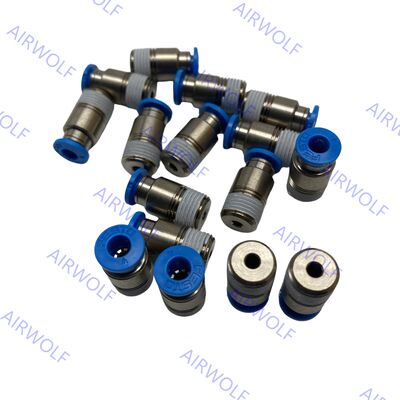

QS-G1/4-12 QS-G1/4-12-20 QS-G3/8-8 QS-G3/8-8-50 Festo QS Serie Steckverschraubung

QS-G1/4-12 QS-G1/4-12-20 QS-G3/8-8 QS-G3/8-8-50 Festo QS Series Push-in Fitting

Produktdetails:

Herkunftsort:	Deutschland, China
Markenname:	Festo, AIRWOLF or OEM
Modellnummer:	QS-G1/4-12, QS-G1/4-12-20, QS-G3/8-8, QS-G3/8-8-50

Zahlung und Versand AGB:

Min Bestellmenge:	1 Stück
Preis:	0-1USD
Verpackung Informationen:	Kisten, Kartons, Paletten, Plastiktüten
Lieferzeit:	1-7 Werktage
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	5000 Stück pro Woche

Kontakt

Ausführliche Produkt-Beschreibung

Artikelcode:	QS-G1/4-12, QS-G1/4-12-20, QS-G3/8-8, QS-G3/8-8-50	Gehäusematerial:	Eloxiertes Aluminium, vernickeltes Messing, PBT
Schlauchdichtungsmaterial:	NBR	Betriebsdruck:	-0,95~14bar (Wasser: max. 0,6 MPa bei max. 50°C)
Arbeitstemperaturbereich:	-10~+80℃	Pneumatische Verbindung, Hafen 1:	R1/4, R3/8
Pneumatische Verbindung, Hafen 2:	Schlauch-Außendurchmesser: 8 mm, 12 mm	Arbeitsmedium:	Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hervorheben:	Steckverschraubung der Festo QS-Serie , Pneumatische Rohrverbindungen mit Garantie , QS-G1/4 Steckverschraubung

QS-G1/4-12 QS-G1/4-12-20 QS-G3/8-8 QS-G3/8-8-50 Steckverbinder der Festo QS-Serie

Der Steckverbinder der Festo QS-Serie ist für unübertroffene Geschwindigkeit und Einfachheit bei der Montage pneumatischer Systeme konzipiert. Seine intuitive Stecktechnologie ermöglicht sichere, werkzeuglose Schlauchverbindungen in Sekundenschnelle und reduziert die Installations- und Wartungszeit drastisch. Der einfache Druck- und Entriegelungsmechanismus des Kragens ermöglicht ein schnelles Trennen des Schlauchs für eine einfache Neukonfiguration. Dieses benutzerfreundliche Design minimiert Fehler und Arbeitskosten und macht es zur idealen Wahl für die Optimierung von Produktion, Prototypenbau und Systemmodifikationen, bei denen Effizienz entscheidend ist.

Bestellcodes:

Artikelcode	Anschluss 1	Anschluss 2	Teilenummer	Verpackungsmenge
QS-G1/4-12	Außengewinde G1/4	Schlauch-Außendurchmesser: 12 mm	186350	10
QS-G1/4-12-20	Außengewinde G1/4	Schlauch-Außendurchmesser: 12 mm	132042	20
QS-G3/8-8	Außengewinde G3/8	Schlauch-Außendurchmesser: 8 mm	186100	10
QS-G3/8-8-50	Außengewinde G3/8	Schlauch-Außendurchmesser: 8 mm	132043	50

Datenblatt:

Allgemeine technische Daten – Metrisches und G-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde M5	Außengewinde G1/8	Außengewinde G1/4	Außengewinde G3/8	Außengewinde G1/2	Außengewinde G3/4
Konstruktion	Druck-Zug-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Dichtring
Nenndrehmoment	1,2 Nm	5,4 Nm	9 Nm	15,5 Nm	26 Nm	20 Nm
Toleranz für Nenanzugsdrehmoment	± 20 %
Nennweite	1,8 ... 2,4 mm	2,6 ... 6 mm	3,1 ... 8,5 mm	4,2 ... 11 mm	6,4 ... 13 mm	20 mm
Schlauchstecktiefe 1)	14,9 ... 17 mm	14,9 ... 20,7 mm	17 ... 23,4 mm	18,1 ... 24,8 mm	23,3 ... 24,8 mm	27,54 mm
Produktgewicht	8 ... 13 g	7,7 ... 31 g	13 ... 48 g	20 ... 97 g	33 ... 158 g	91,2 g

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – R-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde R1/8	Außengewinde R1/4	Außengewinde R3/8	Außengewinde R1/2
Konstruktion	Druck-Zug-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,4 ... 6 mm	2,8 ... 8,5 mm	4,2 ... 11 mm	6,3 ... 13 mm
Schlauchstecktiefe ¹)	11,6 ... 20,7 mm	11,9 ... 23,4 mm	17 ... 24,8 mm	20,2 ... 24,8 mm

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – G-Innengewinde
Pneumatikanschluss, Anschluss 1	Innengewinde G1/8	Innengewinde G1/4	Innengewinde G3/8	Innengewinde G1/2
Konstruktion	Druck-Zug-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,8 ... 7 mm	3 ... 11 mm	5 ... 11 mm	11 ... 15 mm

Allgemeine technische Daten – Steckhülse
Pneumatikanschluss, Anschluss 1	Steckhülse Ø 4 mm	Steckhülse Ø 6 mm	Steckhülse Ø 8 mm	Steckhülse Ø 10 mm	Steckhülse Ø 12 mm	Steckhülse Ø 16 mm
Konstruktion	Druck-Zug-Prinzip
Einbauposition	optional
Nennweite	2,5 mm	2,3 ... 4 mm	2,3 ... 6 mm	3,8 ... 7,5 mm	3,7 ... 9 mm	7,8 ... 11 mm

Pneumatikanschluss, Anschluss 1	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm
Konstruktion	Druck-Zug-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	—					Beschichtung
Nennweite	2,8 mm	2,8...4,3 mm	2,8...7 mm	4,3...9 mm	6,2...11 mm	13 mm

Pneumatikanschluss, Anschluss 2	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm	Für Schlauch-Außendurchmesser von 22 mm
Schlauchstecktiefe 1)	14,9 mm	17 mm	18,2 mm	20,7 mm	23,3 mm	24,8 mm	27,54 mm

1) Die angegebenen Schlauchstecktiefen sind Richtwerte und können je nach Typ leicht variieren.

Betriebs- und Umgebungsbedingungen:

Betriebsdruck über den gesamten Temperaturbereich	-0,95 ... 6 bar
Temperaturabhängiger Betriebsdruck	-0,95 ... 14 bar
Hinweis zum Betriebsdruck	Wasser: max. 0,6 MPa bei max. 50 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:-:-] Wasser (flüssig, eisfrei)
Hinweis zu Betriebs- und Steuermedium	Schmierbetrieb möglich Wasser: G-Gewinde nur mit Dichtring Typ OL als Zubehör möglich
Umgebungstemperatur	-10 ... 80 °C
Korrosionsschutzklasse CRC 1)	1 - Geringe Korrosionsbelastung
Maritime Klassifizierung	Siehe Zertifikat

1) Weitere Informationen unter www.festo.com/x/topic/kbk

Materialien:

Gehäusematerial	Eloxiertes Aluminium, Messing, vernickelt, PBT
Material Entriegelungsring	POM
Farbe des Entriegelungsrings	Blau
Material Schlauchdichtung	NBR
Material Schlauchklemmteil	Hochlegierter Edelstahl
Hinweis zu Materialien	RoHS-konform
Material Mutter	Vernickeltes Messing
Material Hohlschraube	Vernickeltes Messing
Reinraumtauglichkeit, gemessen nach ISO 1464414 1)	Klasse 4 nach ISO 14644-1Element statisch verbaut, keine aussagekräftige Bewertung nach ISO 14644-1 möglich

1) Für Steckhülsen QSH und Blindstopfen QSC-...H ist keine aussagekräftige Bewertung nach ISO 14644-1 möglich (statisch verbaute Komponenten)

Abmessungen:

QS-G1/4-12 QS-G1/4-12-20 QS-G3/8-8 QS-G3/8-8-50 Festo QS Serie Steckverschraubung
