QSL-1/8-4 QSL-1/8-4-100 QSL-1/8-6 QSL-1/8-6-100 L-Steckverschraubung der QSL-Serie von Festo

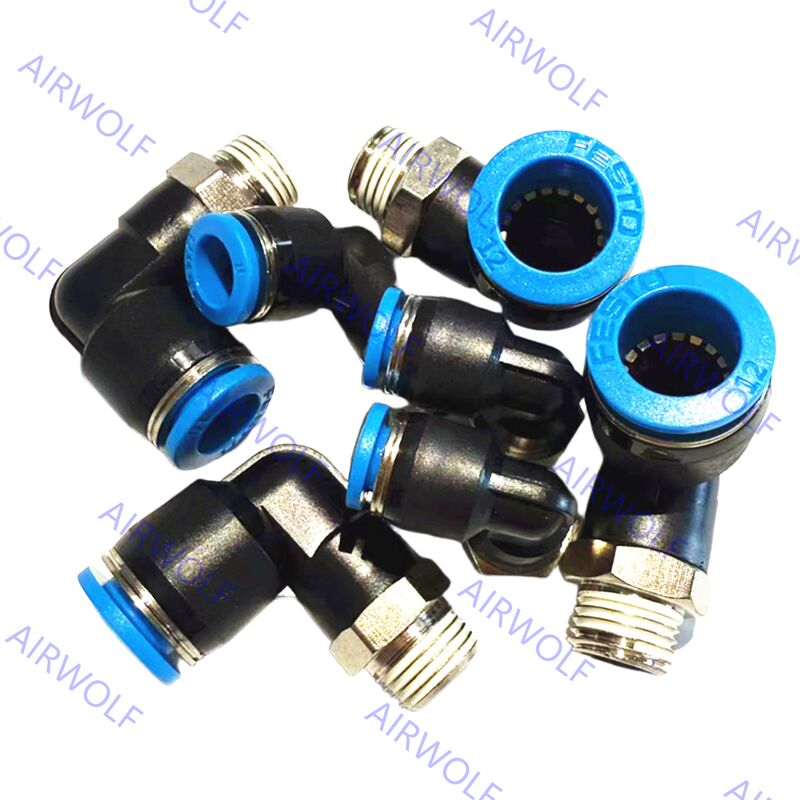

Die L-förmige Steckverbindung der QSL-Serie von Festo wurde für maximale Installationseffizienz in pneumatischen Systemen entwickelt. Sein innovatives Push-in-Design ermöglicht ein schnelles, werkzeugloses Anschließen und Lösen von Rohren, wodurch die Montage- und Wartungszeit erheblich verkürzt wird. Die 90-Grad-Winkelform eignet sich ideal zum Verlegen von Rohren in engen Räumen. Ein wesentlicher Vorteil besteht darin, dass die Armatur nach der Montage in jede beliebige Ausrichtung gedreht werden kann, um eine optimale Ausrichtung ohne Belastung der Rohre zu gewährleisten. Diese Kombination aus schneller Installation und flexibler Positionierung macht es zu einer hervorragenden Wahl für die Vereinfachung komplexer pneumatischer Anordnungen und die Steigerung der Gesamtproduktivität des Arbeitsablaufs.
Bestellcodes:
| Artikelcode |
Portverbindung1 |
Portverbindung2 |
Teile-Nr. |
Verpackungsmenge |
| QSL-1/8-4 |
Außengewinde R1/8 |
Schlauch-Außendurchmesser: 4 mm |
153045 |
10 |
| QSL-1/8-4-100 |
Außengewinde R1/8 |
Schlauch-Außendurchmesser: 4 mm |
130728 |
100 |
| QSL-1/8-6 |
Außengewinde R1/8 |
Schlauch-Außendurchmesser: 6 mm |
153046 |
10 |
| QSL-1/8-6-100 |
Außengewinde R1/8 |
Schlauch-Außendurchmesser: 6 mm |
130729 |
100 |
Datenblatt:
| Allgemeine technische Daten – Metrisches und G-Außengewinde |
| Pneumatischer Anschluss, Anschluss 1 |
Außengewinde M5 |
Außengewinde G1/8 |
Außengewinde G1/4 |
Außengewinde G3/8 |
Außengewinde G1/2 |
Außengewinde G3/4 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Dichtungsring |
| Nenndrehmoment |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleranz für das Nennanzugsdrehmoment |
± 20 % |
| Nenngröße |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Schlaucheinstecktiefe 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Produktgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – Außengewinde R |
| Pneumatischer Anschluss, Anschluss 1 |
Außengewinde R1/8 |
Außengewinde R1/4 |
Außengewinde R3/8 |
Außengewinde R1/2 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Beschichtung |
| Nenngröße |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Schlaucheinstecktiefe ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – G-Innengewinde |
| Pneumatischer Anschluss, Anschluss 1 |
Innengewinde G1/8 |
Innengewinde G1/4 |
Innengewinde G3/8 |
Innengewinde G1/2 |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
Beschichtung |
| Nenngröße |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Allgemeine technische Daten – Steckhülse |
| Pneumatischer Anschluss, Anschluss 1 |
Steckhülse Ø 4 mm |
Steckhülse Ø 6 mm |
Steckhülse Ø 8 mm |
Steckhülse Ø 10 mm |
Steckhülse Ø 12 mm |
Steckhülse Ø 16 mm |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Nenngröße |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatischer Anschluss, Anschluss 1 |
Für Schlauchaußendurchmesser 4 mm |
Für Schlauchaußendurchmesser 6 mm |
Für Schlauchaußendurchmesser 8 mm |
Für Schlauchaußendurchmesser 10 mm |
Für Schlauchaußendurchmesser 12 mm |
Für Schlauchaußendurchmesser 16 mm |
| Design |
Push-Pull-Prinzip |
| Montageposition |
optional |
| Art der Dichtung am Schraubstopfen |
— |
Beschichtung |
| Nenngröße |
2,8 mm |
2,8...4,3 mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Pneumatischer Anschluss, Anschluss 2 |
Für Schlauchaußendurchmesser 4 mm |
Für Schlauchaußendurchmesser 6 mm |
Für Schlauchaußendurchmesser 8 mm |
Für Schlauchaußendurchmesser 10 mm |
Für Schlauchaußendurchmesser 12 mm |
Für Schlauchaußendurchmesser 16 mm |
Für Schlauchaußendurchmesser 22 mm |
| Schlaucheinstecktiefe 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Die angegebenen Schlaucheinstecktiefen sind Richtwerte und können je nach Typ leicht variieren.
Betriebs- und Umgebungsbedingungen:
| Betriebsdruck kompletter Temperaturbereich |
-0,95 ... 6 bar |
| Temperaturabhängiger Betriebsdruck |
-0,95 ... 14 bar |
| Hinweis zum Betriebsdruck |
Wasser: max. 0,6 MPa bei max. 50°C |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Hinweis zum Betriebs- und Steuermedium |
Geölter Betrieb möglich
Wasser: G-Gewinde nur mit Dichtring Typ OL als Zusatzzubehör möglich |
| Umgebungstemperatur |
-10 ... 80°C |
| Korrosionsbeständigkeitsklasse KBK 1) |
1 - Geringe Korrosionsbelastung |
| Maritime Klassifizierung |
Siehe Zertifikat |
1) Weitere Informationen www.festo.com/x/topic/kbk
Materialien:
| Materialgehäuse |
Eloxiertes Aluminium, Messing, vernickelt, PBT |
| Materiallösering |
POM |
| Farbe des Auslöserings |
Blau |
| Materialschlauchdichtung |
NBR |
| Materialschlauchklemmenkomponente |
Hochlegierter Edelstahl |
| Hinweis zu Materialien |
RoHS-konform |
| Materialmutter |
Messing vernickelt |
| Material Hohlbolzen |
Messing vernickelt |
| Reinraumtauglichkeit, gemessen nach ISO 1464414 1) |
Klasse 4 nach ISO 14644-1Element statisch eingebaut, keine aussagekräftige Bewertung nach ISO 14644-1 möglich |
1) Für Steckhülsen QSH und Blindstopfen QSC-...H keine aussagekräftige Bewertung nach ISO 14644-1 möglich (Komponenten statisch eingebaut)
