Festo QSS-8-F QSS-10-F QSS-12-F QSS-Serie Einfühler

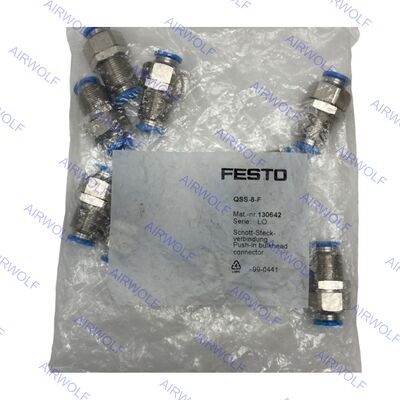

Die Festo QSS-Serie besteht aus geraden Schottverbindungen, die für sichere Rohr-zu-Rohr-Verbindungen in pneumatischen und Flüssigkeitssystemen konzipiert wurden.Teil des umfangreichen Quick Star (QS) -Sortiments, bietet mehr als 1000 Arten von Standard- und Funktionsausrüstung, um maximale Flexibilität zu gewährleisten.die eine hervorragende Korrosionsbeständigkeit und Langlebigkeit bietet Die Serie umfaßt verschiedene Nenngrößen (z. B. 6 mm, 8 mm, 10 mm, 12 mm) für verschiedene Rohr-Außendurchmesser,und einige Varianten verfügen über ein anodisiertes Aluminiumgehäuse für zusätzlichen Schutz Das Design enthält einen blauen POM (Polyoxymethylen) -Auslassring für das einfache Ein- und Entfernen des Rohres ohne Werkzeug.
Bestellcodes:
| Nummer des Artikels |
Hafenverbindung1 |
Hafenverbindung2 |
Teil Nr. |
Verpackungsmenge |
| QSS-8-F |
Schlauch-OD: 8 mm |
Schlauch-OD: 8 mm |
130642 |
10 |
| QSS-10-F |
Schläuche OD: 10 mm |
Schläuche OD: 10 mm |
130643 |
10 |
| QSS-12-F |
Schlauch-OD: 12 mm |
Schlauch-OD: 12 mm |
130644 |
10 |
Datenblatt:
| Allgemeine technische Daten ️ Metrisches und G-Männegarn |
| Pneumatische Verbindung, Anschluss 1 |
Faden für Männchen M5 |
Faden für Männchen G1/8 |
Faden für Männchen G1/4 |
Faden für Männchen G3/8 |
Streiche für Männer G1/2 |
Faden für Männchen G3/4 |
| Entwurf |
Schub-Zug-Prinzip |
| Montagestellung |
nicht erwünscht |
| Typ der Dichtung auf dem verschraubten Stecker |
Siegelring |
| Nenndrehmoment |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Toleranz für das Nenndrehmoment |
± 20% |
| Nennwert |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Schlauchvertiefung 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Produktgewicht |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Die angegebenen Schlauchvertiefungen sind Referenzwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten R-Garn |
| Pneumatische Verbindung, Anschluss 1 |
Faden für Männchen R1/8 |
Faden für Männchen R1/4 |
Faden für Männchen R3/8 |
Faden für Männchen R1/2 |
| Entwurf |
Schub-Zug-Prinzip |
| Montagestellung |
nicht erwünscht |
| Typ der Dichtung auf dem verschraubten Stecker |
Beschichtung |
| Nennwert |
2.4... 6 mm |
2.8... 8,5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Schlauchvertiefung 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Die angegebenen Schlauchvertiefungen sind Referenzwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten G-Garn für Weibchen |
| Pneumatische Verbindung, Anschluss 1 |
Weiblicher Faden G1/8 |
Weiblicher Faden G1/4 |
Weiblicher Faden G3/8 |
Weiblicher Faden G1/2 |
| Entwurf |
Schub-Zug-Prinzip |
| Montagestellung |
nicht erwünscht |
| Typ der Dichtung auf dem verschraubten Stecker |
Beschichtung |
| Nennwert |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Allgemeine technische Daten |
| Pneumatische Verbindung, Anschluss 1 |
Eintriebshülle Ø 4 mm |
Eintriebshülle Ø 6 mm |
Eintriebshülle Ø 8 mm |
Eintriebshülle Ø 10 mm |
Eintriebshülle Ø 12 mm |
Eintriebshülle Ø 16 mm |
| Entwurf |
Schub-Zug-Prinzip |
| Montagestellung |
nicht erwünscht |
| Nennwert |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Pneumatischer Anschluss, Port 1 |
für Rohre mit einem Außendurchmesser von 4 mm |
für Rohre mit einem Außendurchmesser von 6 mm |
für Rohre mit einem Außendurchmesser von 8 mm |
für Rohre mit einem Außendurchmesser von 10 mm |
für Rohre mit einem Außendurchmesser von 12 mm |
für Rohre mit einem Außendurchmesser von 16 mm |
| Entwurf |
Schub-Zug-Prinzip |
| Montagestellung |
nicht erwünscht |
| Typ der Dichtung auf dem verschraubten Stecker |
- Ich weiß. |
Beschichtung |
| Nennwert |
20,8 mm |
2.8Ich...4.3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Pneumatische Verbindung, Port 2 |
für Rohre mit einem Außendurchmesser von 4 mm |
für Rohre mit einem Außendurchmesser von 6 mm |
für Rohre mit einem Außendurchmesser von 8 mm |
für Rohre mit einem Außendurchmesser von 10 mm |
für Rohre mit einem Außendurchmesser von 12 mm |
für Rohre mit einem Außendurchmesser von 16 mm |
für Rohre mit einem Außendurchmesser von 22 mm |
| Schlauchvertiefung 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Die angegebenen Schlauchvertiefungen sind Referenzwerte und können je nach Typ leicht variieren.
Betriebs- und Umweltbedingungen:
| Betriebsdruck im gesamten Temperaturbereich |
- 0,95... 6 bar |
| Temperaturabhängiger Betriebsdruck |
- 0,95... 14 Bar |
| Anmerkung zum Betriebsdruck |
Wasser: maximal 0,6 MPa bei maximal 50°C |
| Betriebsmittel |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Anmerkung zu Betriebs- und Pilotmedium |
Geschmiert möglich
Wasser: G-Dreh nur mit Dichtungsring vom Typ OL als zusätzliches Zubehör möglich |
| Umgebungstemperatur |
-10... 80 °C |
| Korrosionsbeständigkeitsklasse CRC 1) |
1 - Niedrige Korrosionsbelastung |
| Schiffsbezeichnung |
Siehe Bescheinigung |
1) Weitere Informationen auf www.festo.com/x/topic/kbk
Ausgangsstoffe:
| Materialgehäuse |
Anodisiertes Aluminium, Messing, nickelliert, PBT |
| Materialfreisetzring |
- Das ist POM. |
| Farbe des Freisetzungsrings |
Blau |
| Material der Rohrdichtung |
NBR |
| Material für Rohrspangen |
mit einer Breite von nicht mehr als 20 mm |
| Anmerkung zu den Materialien |
RoHS-konform |
| Material Nuss |
mit einer Breite von nicht mehr als 30 mm |
| Material für Hohlschrauben |
mit einer Breite von nicht mehr als 30 mm |
| Eignung für Reinräume gemäß ISO 1464414 1) |
Klasse 4 nach ISO 14644-1Element, das statisch installiert ist, keine sinnvolle Bewertung nach ISO 14644-1 möglich |
1) Für Einpresshülsen QSH und Abdeckungsplöcke QSC-...H ist eine sinnvolle Bewertung nach ISO 14644-1 (statisch installierte Komponenten) nicht möglich
Abmessungen:
