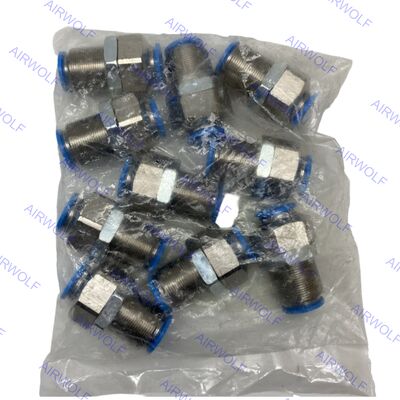

QSS-12 QSS-12-20 QSS-4-F QSS-6-F Festo QSS Serie Steckverschraubung
Innerhalb des pneumatischen Komponenten-Ökosystems von Festo dient die QSS-Serie als grundlegende und vielseitige Verbindungslösung für den Aufbau und die Verteilung von Druckluftnetzen. Ihre Hauptanwendung findet sie in industriellen Automatisierungssystemen, Robotik, Verpackungsmaschinen und Materialhandhabungsgeräten, wo zuverlässige, leckagefreie Schlauchverbindungen entscheidend sind. Das Einsteckdesign ist besonders nützlich für die Schaffung von flächenbündigen Verbindungen durch Platten, Wände oder Maschinenrahmen, was es ideal für Systeme mit strengen Platzbeschränkungen oder Reinheitsanforderungen macht. Dies positioniert die QSS-Serie als wesentlichen Bestandteil für Ingenieure und Techniker, die pneumatische Schaltungen in verschiedenen industriellen Umgebungen effizient und zuverlässig konstruieren, warten oder modifizieren müssen.
Bestellcodes:
| Artikelnummer |
Anschluss 1 |
Anschluss 2 |
Teilenummer |
Verpackungsmenge |
| QSS-12 |
Schlauch-Außendurchmesser: 12 mm |
Schlauch-Außendurchmesser: 12 mm |
153161 |
10 |
| QSS-12-20 |
Schlauch-Außendurchmesser: 12 mm |
Schlauch-Außendurchmesser: 12 mm |
130792 |
20 |
| QSS-4-F |
Schlauch-Außendurchmesser: 4 mm |
Schlauch-Außendurchmesser: 4 mm |
193950 |
10 |
| QSS-6-F |
Schlauch-Außendurchmesser: 6 mm |
Schlauch-Außendurchmesser: 6 mm |
193951 |
10 |
Datenblatt:
| Allgemeine technische Daten – Metrisches und G-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde M5 |
Außengewinde G1/8 |
Außengewinde G1/4 |
Außengewinde G3/8 |
Außengewinde G1/2 |
Außengewinde G3/4 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstutzen |
Dichtring |
| Nenndrehmoment |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleranz für Nenanzugsdrehmoment |
± 20 % |
| Nennweite |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Schlauch-Einführtiefe 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Produktgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Die angegebenen Schlauch-Einführtiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – R-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde R1/8 |
Außengewinde R1/4 |
Außengewinde R3/8 |
Außengewinde R1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstutzen |
Beschichtung |
| Nennweite |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Schlauch-Einführtiefe ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Die angegebenen Schlauch-Einführtiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – G-Innengewinde |
| Pneumatikanschluss, Anschluss 1 |
Innengewinde G1/8 |
Innengewinde G1/4 |
Innengewinde G3/8 |
Innengewinde G1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstutzen |
Beschichtung |
| Nennweite |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Allgemeine technische Daten – Steckhülse |
| Pneumatikanschluss, Anschluss 1 |
Steckhülse Ø 4 mm |
Steckhülse Ø 6 mm |
Steckhülse Ø 8 mm |
Steckhülse Ø 10 mm |
Steckhülse Ø 12 mm |
Steckhülse Ø 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Nennweite |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatikanschluss, Anschluss 1 |
Für Schlauch-Außendurchmesser von 4 mm |
Für Schlauch-Außendurchmesser von 6 mm |
Für Schlauch-Außendurchmesser von 8 mm |
Für Schlauch-Außendurchmesser von 10 mm |
Für Schlauch-Außendurchmesser von 12 mm |
Für Schlauch-Außendurchmesser von 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbauposition |
optional |
| Art der Dichtung am Einschraubstutzen |
— |
Beschichtung |
| Nennweite |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatikanschluss, Anschluss 2 |
Für Schlauch-Außendurchmesser von 4 mm |
Für Schlauch-Außendurchmesser von 6 mm |
Für Schlauch-Außendurchmesser von 8 mm |
Für Schlauch-Außendurchmesser von 10 mm |
Für Schlauch-Außendurchmesser von 12 mm |
Für Schlauch-Außendurchmesser von 16 mm |
Für Schlauch-Außendurchmesser von 22 mm |
| Schlauch-Einführtiefe 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Die angegebenen Schlauch-Einführtiefen sind Richtwerte und können je nach Typ leicht variieren.
Betriebs- und Umgebungsbedingungen:
| Betriebsdruck über den gesamten Temperaturbereich |
-0,95 ... 6 bar |
| Temperaturabhängiger Betriebsdruck |
-0,95 ... 14 bar |
| Hinweis zum Betriebsdruck |
Wasser: max. 0,6 MPa bei max. 50 °C |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Hinweis zu Betriebs- und Steuermedium |
Schmierbetrieb möglich
Wasser: G-Gewinde nur mit Dichtring Typ OL als Zubehör möglich |
| Umgebungstemperatur |
-10 ... 80 °C |
| Korrosionsschutzklasse CRC 1) |
1 – Geringe Korrosionsbelastung |
| Maritime Klassifizierung |
Siehe Zertifikat |
1) Weitere Informationen unter www.festo.com/x/topic/kbk
Materialien:
| Gehäusematerial |
Eloxiertes Aluminium, Messing vernickelt, PBT |
| Material Entriegelungsring |
POM |
| Farbe Entriegelungsring |
Blau |
| Material Schlauchdichtung |
NBR |
| Material Schlauchklemmteil |
Hochlegierter Edelstahl |
| Hinweis zu Materialien |
RoHS-konform |
| Material Mutter |
Messing vernickelt |
| Material Hohlschraube |
Messing vernickelt |
| Reinraumtauglichkeit, gemessen nach ISO 1464414 1) |
Klasse 4 nach ISO 14644-1Element statisch verbaut, keine aussagekräftige Auswertung nach ISO 14644-1 möglich |
1) Für Steckhülsen QSH und Blindstopfen QSC-...H keine aussagekräftige Auswertung nach ISO 14644-1 möglich (Bauteile statisch verbaut)
Abmessungen:
