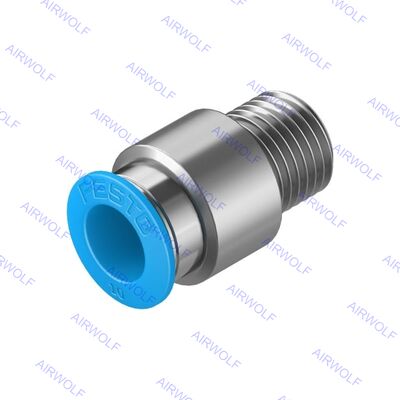

Festo QS-G3/8-10 QS-G3/8-10-50 QS-G3/8-12 QS-G3/8-12-20 QS-Steckverschraubung
Die Festo QS-Steckverschraubung wurde für zuverlässige Leistung in anspruchsvollen Industrieumgebungen entwickelt und gewährleistet eine sichere und langlebige Verbindung. Die Edelstahl-Klemmhülse sorgt für einen starken, vibrationsfesten Halt am Schlauch, während die präzisionsgefertigte Dichtung, typischerweise aus NBR, auch unter dynamischen Druckbedingungen eine leckagefreie Abdichtung garantiert. Diese aus hochwertigen Materialien wie Messing oder Edelstahl gefertigten Verschraubungen halten Drücken bis zu 16 bar stand und bieten eine ausgezeichnete Korrosionsbeständigkeit, was die Systemintegrität gewährleistet und Ausfallzeiten im Dauerbetrieb reduziert.
Bestellcodes:
| Artikelnummer |
Anschluss 1 |
Anschluss 2 |
Teilenummer |
Verpackungseinheit |
| QS-G3/8-10 |
Außengewinde G3/8 |
Schlauch-Außendurchmesser: 10 mm |
186102 |
10 |
| QS-G3/8-10-50 |
Außengewinde G3/8 |
Schlauch-Außendurchmesser: 10 mm |
132044 |
50 |
| QS-G3/8-12 |
Außengewinde G3/8 |
Schlauch-Außendurchmesser: 12 mm |
186103 |
10 |
| QS-G3/8-12-20 |
Außengewinde G3/8 |
Schlauch-Außendurchmesser: 12 mm |
132045 |
20 |
Datenblatt:
| Allgemeine technische Daten – Metrisches und G-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde M5 |
Außengewinde G1/8 |
Außengewinde G1/4 |
Außengewinde G3/8 |
Außengewinde G1/2 |
Außengewinde G3/4 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbaulage |
beliebig |
| Art der Dichtung am Einschraubstutzen |
Dichtring |
| Nenndrehmoment |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleranz für NenAnzugsdrehmoment |
± 20 % |
| Nennweite |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Schlauch-Eintauchtiefe 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Produktgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Die angegebenen Schlauch-Eintauchtiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – R-Außengewinde |
| Pneumatikanschluss, Anschluss 1 |
Außengewinde R1/8 |
Außengewinde R1/4 |
Außengewinde R3/8 |
Außengewinde R1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbaulage |
beliebig |
| Art der Dichtung am Einschraubstutzen |
Beschichtung |
| Nennweite |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Schlauch-Eintauchtiefe ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Die angegebenen Schlauch-Eintauchtiefen sind Richtwerte und können je nach Typ leicht variieren.
| Allgemeine technische Daten – G-Innengewinde |
| Pneumatikanschluss, Anschluss 1 |
Innengewinde G1/8 |
Innengewinde G1/4 |
Innengewinde G3/8 |
Innengewinde G1/2 |
| Konstruktion |
Push-Pull-Prinzip |
| Einbaulage |
beliebig |
| Art der Dichtung am Einschraubstutzen |
Beschichtung |
| Nennweite |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Allgemeine technische Daten – Steckhülse |
| Pneumatikanschluss, Anschluss 1 |
Steckhülse Ø 4 mm |
Steckhülse Ø 6 mm |
Steckhülse Ø 8 mm |
Steckhülse Ø 10 mm |
Steckhülse Ø 12 mm |
Steckhülse Ø 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbaulage |
beliebig |
| Nennweite |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatikanschluss, Anschluss 1 |
Für Schlauch-Außendurchmesser von 4 mm |
Für Schlauch-Außendurchmesser von 6 mm |
Für Schlauch-Außendurchmesser von 8 mm |
Für Schlauch-Außendurchmesser von 10 mm |
Für Schlauch-Außendurchmesser von 12 mm |
Für Schlauch-Außendurchmesser von 16 mm |
| Konstruktion |
Push-Pull-Prinzip |
| Einbaulage |
beliebig |
| Art der Dichtung am Einschraubstutzen |
— |
Beschichtung |
| Nennweite |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatikanschluss, Anschluss 2 |
Für Schlauch-Außendurchmesser von 4 mm |
Für Schlauch-Außendurchmesser von 6 mm |
Für Schlauch-Außendurchmesser von 8 mm |
Für Schlauch-Außendurchmesser von 10 mm |
Für Schlauch-Außendurchmesser von 12 mm |
Für Schlauch-Außendurchmesser von 16 mm |
Für Schlauch-Außendurchmesser von 22 mm |
| Schlauch-Eintauchtiefe 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Die angegebenen Schlauch-Eintauchtiefen sind Richtwerte und können je nach Typ leicht variieren.
Betriebs- und Umgebungsbedingungen:
| Betriebsdruck über den gesamten Temperaturbereich |
-0,95 ... 6 bar |
| Temperaturabhängiger Betriebsdruck |
-0,95 ... 14 bar |
| Hinweis zum Betriebsdruck |
Wasser: max. 0,6 MPa bei max. 50 °C |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:-:-]
Wasser (flüssig, eisfrei) |
| Hinweis zu Betriebs- und Steuermedium |
Schmierbetrieb möglich
Wasser: G-Gewinde nur mit Dichtring Typ OL als Zubehör möglich |
| Umgebungstemperatur |
-10 ... 80 °C |
| Korrosionsschutzklasse CRC 1) |
1 - Geringe Korrosionsbelastung |
| Maritime Klassifizierung |
Siehe Zertifikat |
1) Weitere Informationen unter www.festo.com/x/topic/kbk
Materialien:
| Gehäusematerial |
Eloxiertes Aluminium, Messing, vernickelt, PBT |
| Material Entriegelungsring |
POM |
| Farbe Entriegelungsring |
Blau |
| Material Schlauchdichtung |
NBR |
| Material Schlauchklemmteil |
Hochlegierter Edelstahl |
| Hinweis zu Materialien |
RoHS-konform |
| Material Mutter |
Vernickeltes Messing |
| Material Hohlbolzen |
Vernickeltes Messing |
| Reinraumtauglichkeit, gemessen nach ISO 1464414 1) |
Klasse 4 nach ISO 14644-1Element statisch verbaut, keine sinnvolle Auswertung nach ISO 14644-1 möglich |
1) Für Steckhülsen QSH und Blindstopfen QSC-...H ist keine sinnvolle Auswertung nach ISO 14644-1 möglich (statisch verbaute Komponenten)
Abmessungen:
