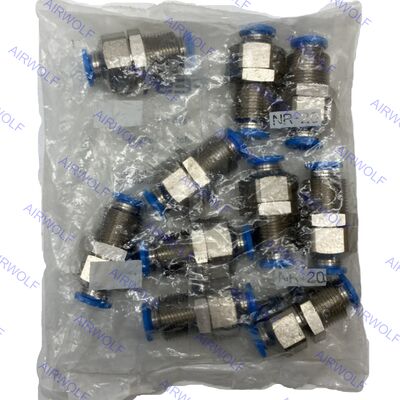

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS-Serie Schubanlage

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS Series Push-in Fitting

Produktdetails:

Herkunftsort:	Deutschland, China
Markenname:	Festo, AIRWOLF or OEM
Modellnummer:	QSS-4, QSS-4-100, QSS-6, QSS-6-100

Zahlung und Versand AGB:

Min Bestellmenge:	1 Stück
Preis:	0-1USD
Verpackung Informationen:	Kisten, Kartons, Paletten, Plastiktüten
Lieferzeit:	1-7 Werktage
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	5000 Stück pro Woche

Kontakt

Ausführliche Produkt-Beschreibung

Artikelcode:	QSS-4, QSS-4-100, QSS-6, QSS-6-100	Gehäusematerial:	Eloxiertes Aluminium, vernickeltes Messing, PBT
Schlauchdichtungsmaterial:	NBR	Betriebsdruck:	-0,95~14bar (Wasser: max. 0,6 MPa bei max. 50°C)
Arbeitstemperaturbereich:	-10~+80℃	Pneumatische Verbindung, Hafen 1:	Schlauch-Außendurchmesser: 4 mm, 6 mm
Pneumatische Verbindung, Hafen 2:	Schlauch-Außendurchmesser: 4 mm, 6 mm	Arbeitsmedium:	Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hervorheben:	Festo-QSS-Einschubschläger , Pneumatische Rohrverbindungen der Serie QSS , QSS-100-Einschubarmaturen

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS Serie Steckverschraubung

Die Festo QSS Serie besteht aus geraden Steckdurchführungsverschraubungen zur Schaffung sicherer Rohr-zu-Rohr-Verbindungen in pneumatischen und Fluidsystemen. Als Teil der umfangreichen Quick Star (QS) Serie bietet sie über 1000 Arten von Standard- und Funktionsverschraubungen für maximale Flexibilität. Diese hochwertigen Verschraubungen sind hauptsächlich aus massivem, vernickeltem Messing gefertigt, was eine ausgezeichnete Korrosionsbeständigkeit und Haltbarkeit bietet. Die Serie umfasst verschiedene Nenngrößen (z. B. 6 mm, 8 mm, 10 mm, 12 mm) für unterschiedliche Außendurchmesser von Schläuchen, und einige Varianten verfügen über ein eloxiertes Aluminiumgehäuse für zusätzlichen Schutz. Das Design beinhaltet einen blauen POM (Polyoxymethylen)-Entriegelungsring für einfaches, werkzeugloses Einführen und Entfernen von Schläuchen.

Bestellcodes:

Artikelnummer	Anschluss 1	Anschluss 2	Teilenummer	Verpackungsmenge
QSS-4	Schlauch-AD: 4 mm	Schlauch-AD: 4 mm	153157	10
QSS-4-100	Schlauch-AD: 4 mm	Schlauch-AD: 4 mm	130788	100
QSS-6	Schlauch-AD: 6 mm	Schlauch-AD: 6 mm	153158	10
QSS-6-100	Schlauch-AD: 6 mm	Schlauch-AD: 6 mm	130789	100

Datenblatt:

Allgemeine technische Daten – metrisches und G-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde M5	Außengewinde G1/8	Außengewinde G1/4	Außengewinde G3/8	Außengewinde G1/2	Außengewinde G3/4
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Dichtring
Nenndrehmoment	1,2 Nm	5,4 Nm	9 Nm	15,5 Nm	26 Nm	20 Nm
Toleranz für Nenanzugsdrehmoment	± 20%
Nennweite	1,8 ... 2,4 mm	2,6 ... 6 mm	3,1 ... 8,5 mm	4,2 ... 11 mm	6,4 ... 13 mm	20 mm
Schlauch-Einführtiefe 1)	14,9 ... 17 mm	14,9 ... 20,7 mm	17 ... 23,4 mm	18,1 ... 24,8 mm	23,3 ... 24,8 mm	27,54 mm
Produktgewicht	8 ... 13 g	7,7 ... 31 g	13 ... 48 g	20 ... 97 g	33 ... 158 g	91,2 g

1) Die angegebenen Schlaucheinführtiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – R-Außengewinde
Pneumatikanschluss, Anschluss 1	Außengewinde R1/8	Außengewinde R1/4	Außengewinde R3/8	Außengewinde R1/2
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,4 ... 6 mm	2,8 ... 8,5 mm	4,2 ... 11 mm	6,3 ... 13 mm
Schlauch-Einführtiefe ¹)	11,6 ... 20,7 mm	11,9 ... 23,4 mm	17 ... 24,8 mm	20,2 ... 24,8 mm

1) Die angegebenen Schlaucheinführtiefen sind Richtwerte und können je nach Typ leicht variieren.

Allgemeine technische Daten – G-Innengewinde
Pneumatikanschluss, Anschluss 1	Innengewinde G1/8	Innengewinde G1/4	Innengewinde G3/8	Innengewinde G1/2
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	Beschichtung
Nennweite	2,8 ... 7 mm	3 ... 11 mm	5 ... 11 mm	11 ... 15 mm

Allgemeine technische Daten – Steckhülse
Pneumatikanschluss, Anschluss 1	Steckhülse Ø 4 mm	Steckhülse Ø 6 mm	Steckhülse Ø 8 mm	Steckhülse Ø 10 mm	Steckhülse Ø 12 mm	Steckhülse Ø 16 mm
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Nennweite	2,5 mm	2,3 ... 4 mm	2,3 ... 6 mm	3,8 ... 7,5 mm	3,7 ... 9 mm	7,8 ... 11 mm

Pneumatikanschluss, Anschluss 1	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm
Konstruktion	Push-Pull-Prinzip
Einbauposition	optional
Art der Dichtung am Einschraubstutzen	—					Beschichtung
Nennweite	2,8 mm	2,8...4,3 mm	2,8...7 mm	4,3...9 mm	6,2...11 mm	13 mm

Pneumatikanschluss, Anschluss 2	Für Schlauch-Außendurchmesser von 4 mm	Für Schlauch-Außendurchmesser von 6 mm	Für Schlauch-Außendurchmesser von 8 mm	Für Schlauch-Außendurchmesser von 10 mm	Für Schlauch-Außendurchmesser von 12 mm	Für Schlauch-Außendurchmesser von 16 mm	Für Schlauch-Außendurchmesser von 22 mm
Schlauch-Einführtiefe 1)	14,9 mm	17 mm	18,2 mm	20,7 mm	23,3 mm	24,8 mm	27,54 mm

1) Die angegebenen Schlaucheinführtiefen sind Richtwerte und können je nach Typ leicht variieren.

Betriebs- und Umgebungsbedingungen:

Betriebsdruck über den gesamten Temperaturbereich	-0,95 ... 6 bar
Temperaturabhängiger Betriebsdruck	-0,95 ... 14 bar
Hinweis zum Betriebsdruck	Wasser: max. 0,6 MPa bei max. 50°C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:-:-] Wasser (flüssig, eisfrei)
Hinweis zu Betriebs- und Steuermedium	Schmierbetrieb möglich Wasser: G-Gewinde nur mit Dichtring Typ OL als Zubehör möglich
Umgebungstemperatur	-10 ... 80°C
Korrosionsschutzklasse CRC 1)	1 - Geringe Korrosionsbelastung
Maritime Klassifizierung	Siehe Zertifikat

1) Weitere Informationen www.festo.com/x/topic/kbk

Materialien:

Gehäusematerial	Eloxiertes Aluminium, Messing, vernickelt, PBT
Material Entriegelungsring	POM
Farbe des Entriegelungsrings	Blau
Material Schlauchdichtung	NBR
Material Schlauchklemmteil	Hochlegierter Edelstahl
Hinweis zu Materialien	RoHS-konform
Material Mutter	Vernickeltes Messing
Material Hohlbolzen	Vernickeltes Messing
Reinraumtauglichkeit, gemessen nach ISO 1464414 1)	Klasse 4 nach ISO 14644-1Element statisch verbaut, keine aussagekräftige Bewertung nach ISO 14644-1 möglich

1) Für Steckhülsen QSH und Blindstopfen QSC-...H ist keine aussagekräftige Bewertung nach ISO 14644-1 möglich (Komponenten statisch verbaut)

Abmessungen:

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS-Serie Schubanlage
